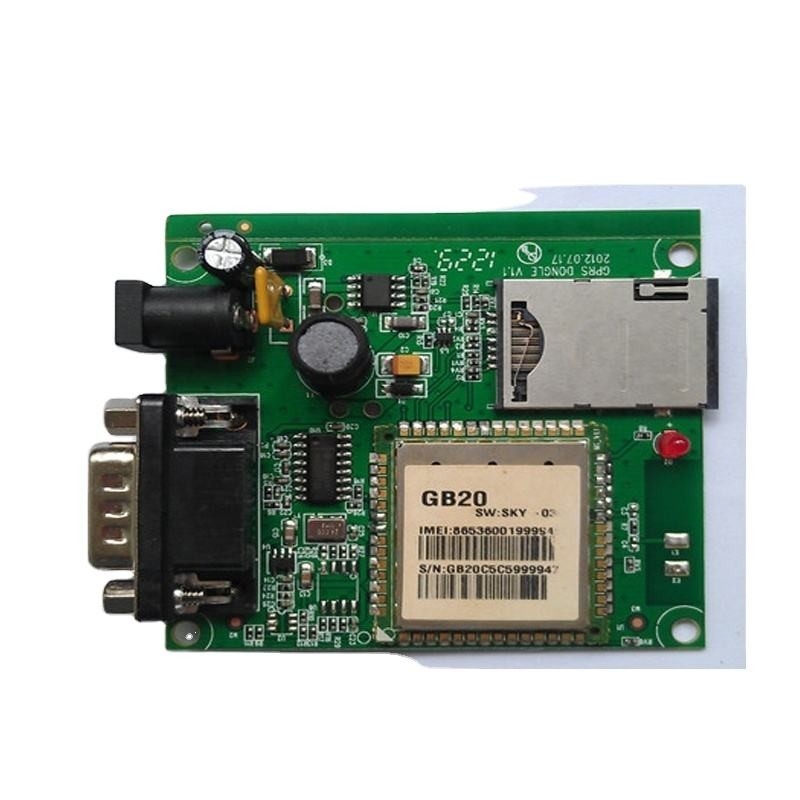

इलेक्ट्रॉनिक Fr4 प्रिंटेड सर्किट बोर्ड असेंबली सिंगल लेयर/ मल्टी-लेयर्स पीसीबीए कॉन्ट्रैक्ट मैन्युफैक्चरिंग

एकल परत पीसीबी

एकल परत पीसीबी, या प्रिंटेड सर्किट बोर्ड, एक प्रकार का पीसीबी है जिसमें बोर्ड के केवल एक तरफ चालक निशान होते हैं।इसका मतलब यह है कि सभी घटकों और कनेक्शन बोर्ड के एक तरफ माउंट कर रहे हैंएकल परत पीसीबी का उपयोग अक्सर सरल इलेक्ट्रॉनिक उपकरणों और प्रोटोटाइप के लिए किया जाता है,क्योंकि वे बहु-परत पीसीबी की तुलना में निर्माण के लिए सस्ता हैंहालांकि, उनके पास रूटिंग जटिलता और सिग्नल अखंडता के संदर्भ में सीमाएं हैं, इसलिए वे अधिक जटिल या उच्च आवृत्ति अनुप्रयोगों के लिए उपयुक्त नहीं हो सकते हैं।

बहुस्तरीय पीसीबी

मल्टीलेयर पीसीबी, जैसा कि नाम से पता चलता है, प्रिंटेड सर्किट बोर्ड होते हैं जिनमें कई परतें होते हैं।इन बोर्डों का उपयोग उन अनुप्रयोगों में किया जाता है जहां जटिलता बढ़ जाती है, उच्च घटक घनत्व, और बेहतर संकेत अखंडता की आवश्यकता होती है। कई परतें निशान के अधिक जटिल रूटिंग की अनुमति देती हैं और संवेदनशील संकेतों के लिए बेहतर अलगाव प्रदान करती हैं,उन्हें उच्च गति और उच्च आवृत्ति अनुप्रयोगों के लिए उपयुक्त बनाना.

मल्टीलेयर पीसीबी का उपयोग आमतौर पर उन्नत इलेक्ट्रॉनिक्स जैसे स्मार्टफोन, कंप्यूटर, नेटवर्क उपकरण और अन्य उच्च प्रदर्शन वाले उपकरणों में किया जाता है।अतिरिक्त परतें थर्मल प्रबंधन में भी सुधार करती हैं और विद्युत चुम्बकीय हस्तक्षेप को कम करने में मदद कर सकती हैंजबकि बहुपरत पीसीबी का निर्माण एकलपरत पीसीबी की तुलना में अधिक जटिल और महंगा है, वे प्रदर्शन और डिजाइन लचीलेपन के मामले में महत्वपूर्ण लाभ प्रदान करते हैं।

मुद्रित सर्किट बोर्ड विधानसभा

प्रिंटेड सर्किट बोर्ड असेंबली (पीसीबीए) इलेक्ट्रॉनिक घटकों के साथ एक प्रिंटेड सर्किट बोर्ड को भरने और एक कार्यात्मक इलेक्ट्रॉनिक असेंबली बनाने के लिए उन्हें जगह में मिलाकर बनाने की प्रक्रिया को संदर्भित करता है।इस प्रक्रिया में डिजाइन लेआउट के अनुसार पीसीबी पर घटकों को रखना शामिल है, उन्हें बोर्ड पर मिलाकर, और इकट्ठे बोर्ड की गुणवत्ता और कार्यक्षमता सुनिश्चित करने के लिए आवश्यक परीक्षण और निरीक्षण करना।

पीसीबीए को विभिन्न तरीकों से किया जा सकता है, जिसमें मैनुअल असेंबली, स्वचालित सतह माउंट तकनीक (एसएमटी) असेंबली और छेद के माध्यम से असेंबली शामिल है।सतह माउंट प्रौद्योगिकी आम तौर पर पीसीबी की सतह पर सीधे घटकों को माउंट करने के लिए प्रयोग किया जाता है, जबकि पार-छेद असेंबली में बोर्ड में छेद के माध्यम से घटक के तारों को सम्मिलित करना और उन्हें विपरीत पक्ष पर मिलाप करना शामिल है।

पीसीबीए प्रक्रिया इलेक्ट्रॉनिक उपकरणों के निर्माण में एक महत्वपूर्ण कदम है और इसके लिए सटीकता, विस्तार पर ध्यान देने की आवश्यकता होती है,और अंतिम उत्पाद की विश्वसनीयता और प्रदर्शन सुनिश्चित करने के लिए गुणवत्ता मानकों का पालन.

पीसीबीए अनुबंध निर्माण

पीसीबीए अनुबंध विनिर्माण का तात्पर्य प्रिंटेड सर्किट बोर्डों की असेंबली को तीसरे पक्ष के अनुबंध निर्माता को आउटसोर्स करने की प्रथा से है।यह व्यवस्था कंपनियों को विशेषज्ञता का लाभ उठाने की अनुमति देती हैविशेष पीसीबी असेंबली प्रदाताओं की विनिर्माण प्रक्रियाओं को सुव्यवस्थित करने और अपनी मुख्य क्षमताओं पर ध्यान केंद्रित करने के लिए।

पीसीबीए अनुबंध विनिर्माण सेवाओं में आम तौर पर संपूर्ण असेंबली प्रक्रिया शामिल होती है, जिसमें घटक सोर्सिंग से लेकर अंतिम परीक्षण और गुणवत्ता नियंत्रण तक शामिल होते हैं। अनुबंध निर्माताओं के पास अक्सर उन्नत उपकरण होते हैं,कुशल कर्मियों और कुशल और उच्च गुणवत्ता वाले उत्पादन को सुनिश्चित करने के लिए गुणवत्ता प्रबंधन प्रणाली।

एक पीसीबीए अनुबंध निर्माता के साथ साझेदारी करके, कंपनियां लागत बचत, तेजी से बाजार में समय, उन्नत विनिर्माण प्रौद्योगिकियों तक पहुंच,और उतार-चढ़ाव की मांग को पूरा करने के लिए स्केलेबिलिटीइसके अतिरिक्त, अनुबंध निर्माता मूल्यवर्धित सेवाएं जैसे विनिर्माण क्षमता के लिए डिजाइन (डीएफएम) प्रतिक्रिया, आपूर्ति श्रृंखला प्रबंधन और उत्पाद जीवनचक्र समर्थन की पेशकश कर सकते हैं।

कुल मिलाकर, पीसीबीए अनुबंध विनिर्माण अपनी उत्पादन प्रक्रियाओं को अनुकूलित करने और बाजार में अपनी प्रतिस्पर्धात्मकता बढ़ाने के इच्छुक कंपनियों के लिए एक रणनीतिक निर्णय हो सकता है।

एक्सएचटी पीसीबी निर्माण और पीसीबी असेंबली के अग्रणी आपूर्तिकर्ता हैं
