तेजी से अनुकूलित पेशेवर पीसीबी प्रोटोटाइप सेवा एसएमटी एसएमडी इलेक्ट्रॉनिक घटक विधानसभा
-
प्रमुखता देना
अनुकूलित पीसीबी प्रोटोटाइप सेवा
,पेशेवर पीसीबी प्रोटोटाइप सेवा
,अनुकूलित पीसीबी बोर्ड विधानसभा
-
उत्पाद का नामपीसीबी प्रोटोटाइप सेवा एसएमटी एसएमडी इलेक्ट्रॉनिक घटक असेंबली
-
विशेषताप्रोटोटाइप उत्पादन
-
न्यूनतम पैकेज01005
-
उच्च-स्तरीय उपकरणफ़ूजी NXT3/XPF लैमिनेटर
-
परीक्षाएओआई/एक्स-रे/फ्लाइंग-प्रोब/फंक्शन टेस्ट
-
अन्य सेवाघटकों की खरीद / असेंबली / कस्टम पैकेजिंग
-
तांबे की मोटाई1oz, 1/2OZ 1OZ 2OZ 3OZ, 0.25 Oz -12 Oz, 0.5OZ-6OZ, 0.25OZ~12OZ
-
न्यूनतम अंतरण2.5 मील
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामXHT
-
प्रमाणनISO、IATF16949、RoSH
-
मॉडल संख्याXHT प्रोटोटाइप पीसीबी असेंबली-7
-
न्यूनतम आदेश मात्राकोई MOQ नहीं
-
पैकेजिंग विवरणफोम बैग के साथ दफ़्ती
-
प्रसव के समय5 से 8 कार्यदिवस
-
भुगतान शर्तेंटी/टी, वेस्टर्न यूनियन, मनीग्राम
-
आपूर्ति की क्षमता600000＋ पीसीएस/मुँह

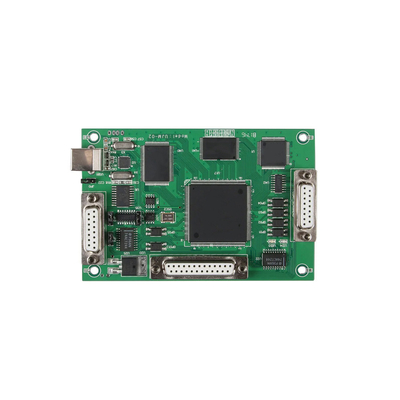

तेजी से अनुकूलित पेशेवर पीसीबी प्रोटोटाइप सेवा एसएमटी एसएमडी इलेक्ट्रॉनिक घटक विधानसभा

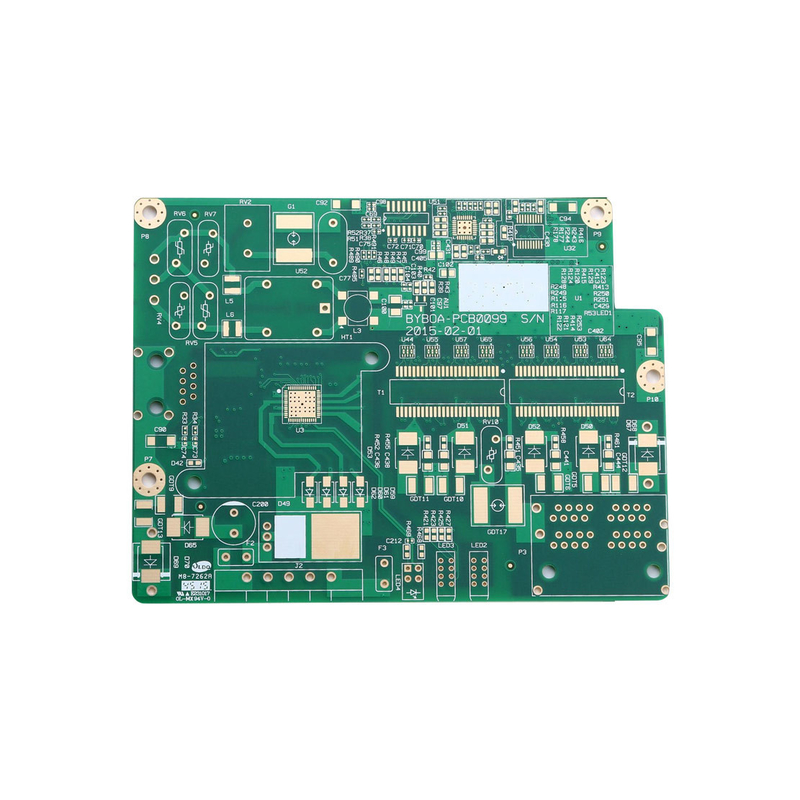

तेजी से अनुकूलित पेशेवर पीसीबी प्रोटोटाइप सेवा एसएमटी एसएमडी इलेक्ट्रॉनिक घटक विधानसभा
पीसीबी असेंबली सर्विस सब्सट्रेट
आधार सामग्री को आमतौर पर अछूता, सामग्री संरचना या सब्सट्रेट की लौ प्रतिरोधकता के अनुसार वर्गीकृत किया जाता है। सामान्य कच्चे माल बाकेलाइट, ग्लास फाइबर,और विभिन्न प्लास्टिक बोर्डपीसीबी सब्सट्रेट के निर्माताओं को आम तौर पर ग्लास फाइबर गैर बुने हुए कपड़े और एपॉक्सी राल राल से बने एक इन्सुलेटिंग प्रीप्रिग का उपयोग करते हैं।और फिर उपयोग के लिए एक तांबा पन्नी सब्सट्रेट बनाने के लिए तांबा पन्नी के साथ उन्हें दबाएं.
निम्नलिखित पीसीबी सब्सट्रेट के अधिक सामान्य प्रकार हैंः
- FR-4: ग्लास फाइबर + इपॉक्सी राल। यह सबसे अधिक उपयोग की जाने वाली पीसीबी सामग्री है, लेकिन टीजी केवल लगभग 130 है।यदि उत्पाद के बाद के प्रसंस्करण वातावरण या परिचालन वातावरण का तापमान उच्च हैउच्च Tg FR-4 की सिफारिश की जाती है।
- उच्च टीजी एफआर-4: ग्लास फाइबर + इपॉक्सी राल, इसका उपयोग केवल एफआर-4 के बाद दूसरा है। 150°C से ऊपर की टीजी उच्च टीजी है।
- सीईएम-1: केंद्र टिश्यू पेपर है, और सतह कांच के कपड़े + एपॉक्सी राल से ढकी हुई है।
- सीईएम-3: केंद्र कांच का गैर बुना हुआ कपड़ा है, और सतह कांच के कपड़े + एपॉक्सी राल से ढकी हुई है।
- सिरेमिक सब्सट्रेट (सिरेमिक पीसीबी): सिरेमिक पाउडर + ग्लास फाइबर
- टेफ्लॉन पीसीबी (टेफ्लॉन पीसीबी): टेफ्लॉन + ग्लास फाइबर
हम कौन हैं?
- छोटे से मध्यम मात्रा में पीसीबी असेंबली सेवा निर्माता
- मल्टी पीसीबी असेंबली सेवा के प्रकार निर्माता
- ईएमएस/पीसीबीए/ओईएम ग्राहकों के लिए विश्वसनीय पीसीबी असेंबली सेवा भागीदार
- पीसीबी असेंबली सेवा व्यापारिक कंपनियों के लिए विश्वसनीय आपूर्तिकर्ता
- शक्तिशाली कारखाना, गुणवत्ता पहले।
- 20 साल पीसीबी विधानसभा सेवा निर्माता अनुभव।
- उन्नत स्वचालन उत्पादन सुविधाएं।
- आईएसओ9001, आईएसओ14001 और यूएल प्रमाणित।
विनिर्देश
| नहीं। | पद | क्षमताएं |
| 1 | परतें | 2-68L |
| 2 | अधिकतम मशीनिंग आकार | 600 मिमी*1200 मिमी |
| 3 | बोर्ड की मोटाई | 0.2 मिमी-6.5 मिमी |
| 4 | तांबे की मोटाई | 0.5 औंस-28 औंस |
| 5 | न्यूनतम स्थान/स्थान | 2.0मिल/2.0मिल |
| 6 | न्यूनतम समाप्त एपर्चर | 0. 10 मिमी |
| 7 | अधिकतम मोटाई से व्यास अनुपात | 15:1 |
| 8 | उपचार के माध्यम से | के माध्यम से, अंधा और दफन के माध्यम से, के माध्यम से पैड में, तांबा के माध्यम से... |
| 9 | सतह का परिष्करण/उपचार | एचएएसएल/एचएएसएल सीसा मुक्त, रासायनिक टिन, रासायनिक सोना, विसर्जन सोना विसर्जन चांदी/सोना, ओएसपी, गोल्ड प्लेटिंग |
| 10 | आधार सामग्री | FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350, FR-4 सामग्री के साथ Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco लेमिनेट ((FR-4 सामग्री के साथ आंशिक Ro4350B हाइब्रिड लेमिनेट सहित) |
| 11 | सोल्डर मास्क का रंग | हरा. काला. लाल. पीला. सफेद. नीला. बैंगनी. मैट ग्रीन. मैट ब्लैक |
| 12 | परीक्षण सेवा | एओआई, एक्स-रे, फ्लाइंग-सोंड, फंक्शन टेस्ट, पहला लेख परीक्षक |
| 13 | प्रोफाइलिंग पंचिंग | रूटिंग, वी-कट, बेवेलिंग |
| 14 | धनुष और घुमाव | ≤0.5% |
| 15 | एचडीआई प्रकार | 1+n+1,2+n+2,3+n+3 |
| 16 | न्यूनतम यांत्रिक एपर्चर | 0.1 मिमी |
| 17 | न्यूनतम लेजर एपर्चर | 0.075 मिमी |
कंपनी प्रोफ़ाइल
एक्सएचटी पेशेवर पीसीबी और पीसीबीए निर्माता है, पीसीबी/पीसीबीए डिजाइन, पीसीबी/पीसीबीए क्लोन, पीसीबी विनिर्माण, घटक सोर्सिंग, पीसीबी असेंबली सेवा,और पूरी तरह से उत्पाद की असेंबली और परीक्षणहमारे पास आईएसओ 9001, आईएसओ 13485 और यूएल का प्रमाण पत्र है। हमारी क्षमता में शामिल हैंः 1-32 परतें एफआर 4 पीसीबी बोर्ड विनिर्माण, 1-12 परतें लचीला पीसीबी विनिर्माण,एल्यूमीनियम पीसीबी और सिरेमिक पीसीबी का निर्माण, प्रति माह लगभग 324000 पीसीबीए पीसीबीए पीसीबीए पीसीबीए पीसीबीए पीसीबीए पीसीबीए पीसीबीए
अक्सर पूछे जाने वाले प्रश्न
| प्रश्न: आपकी क्या सेवा है? एक्सएचटी: हम पीसीबी विनिर्माण, एसएमटी, घटक सोर्सिंग, अंतिम असेंबली, परीक्षण और अन्य सेवाओं सहित वन-स्टॉप समाधान प्रदान करते हैं। |
| प्रश्न: पीसीबी और पीसीबीए उद्धरण के लिए क्या आवश्यक है? एक्सएचटीः पीसीबी के लिएः गेरबर फ़ाइल और तकनीकी आवश्यकताएं ((सामग्री,आकार, सतह खत्म उपचार, तांबा मोटाई,बोर्ड मोटाई) और मात्रा की आवश्यकता है। पीसीबीए के लिए: उपर्युक्त फाइलें, बीओएम, पिक एंड प्लेस फाइल। |
| प्रश्न: क्या मेरी फाइलें सुरक्षित हैं? XHT: आपकी फाइलें पूरी तरह से सुरक्षित और सुरक्षित हैं। हम पूरी प्रक्रिया में अपने ग्राहकों के लिए बौद्धिक संपदा की रक्षा करते हैं।ग्राहकों के सभी दस्तावेज कभी भी किसी तीसरे पक्ष के साथ साझा नहीं किए जाते हैं. यदि ग्राहक द्वारा अनुरोध किया जाता है, तो हम ग्राहक की ओर से स्थानीय कानूनों के अधीन एक एनडीए पर हस्ताक्षर करेंगे और ग्राहक डेटा को अत्यधिक गोपनीय रखने का वादा करेंगे। |
| प्रश्न: आपकी पीसीबी/पीसीबीए सेवाओं के मुख्य उत्पाद क्या हैं? एक्सएचटीः ऑटोमोटिव, मिलिट्री, एयरोस्पेस, इंडस्ट्री कंट्रोल, मेडिकल केयर, आईओटी, स्मार्ट होम, रोबोट, ऑटो पार्ट्स, कैमरा, यूएवी। |
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
