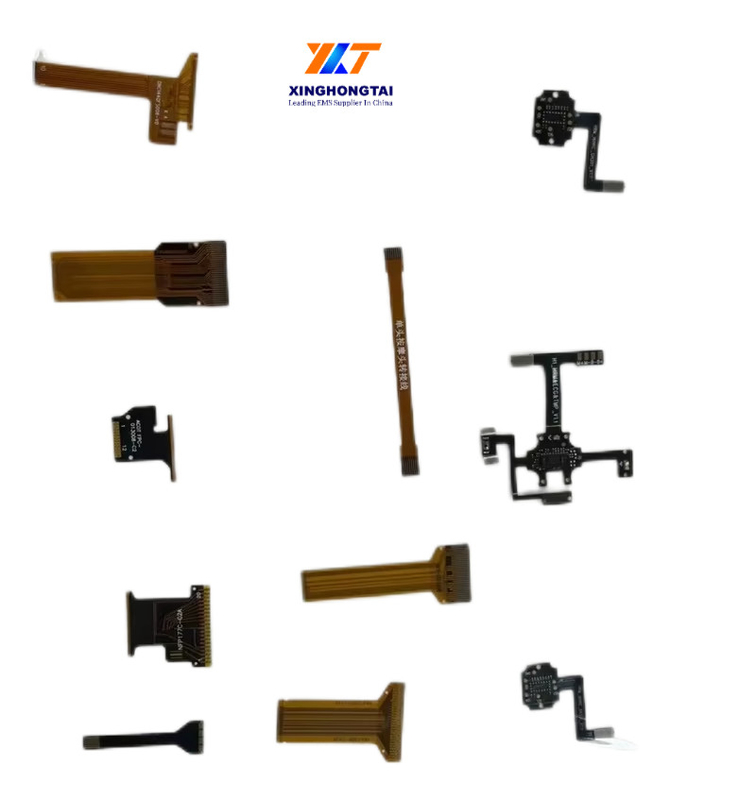

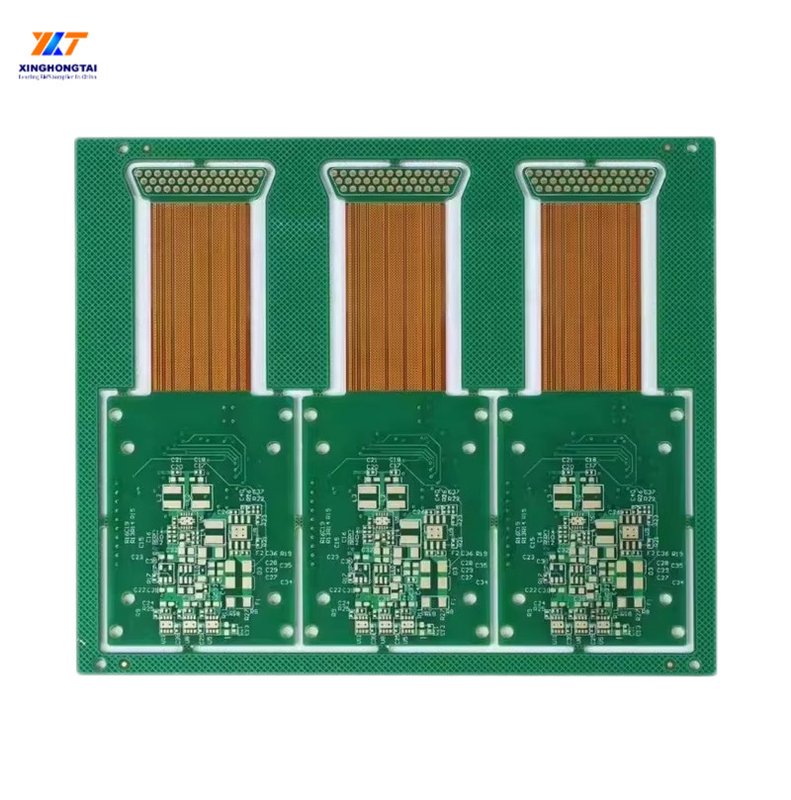

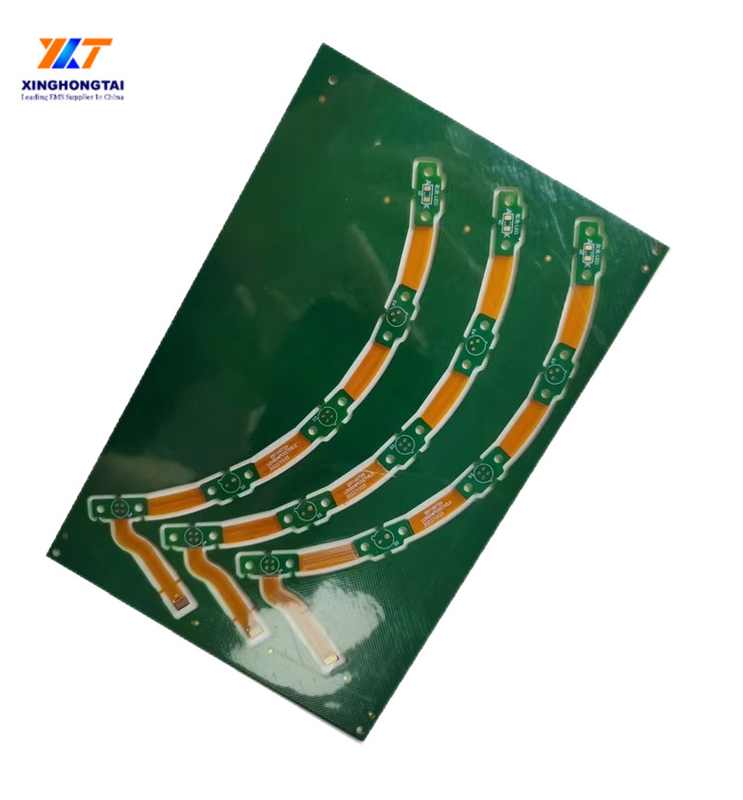

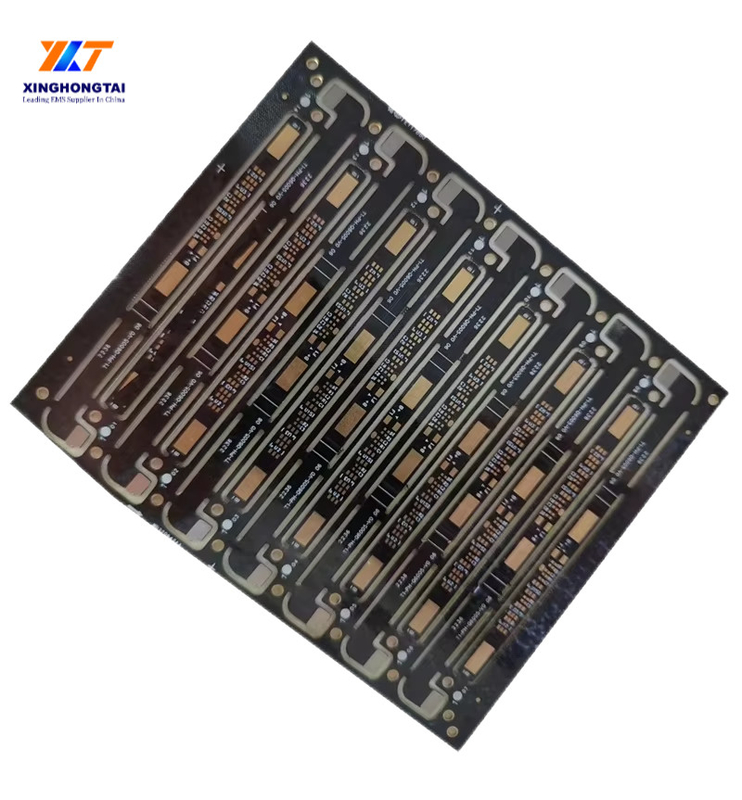

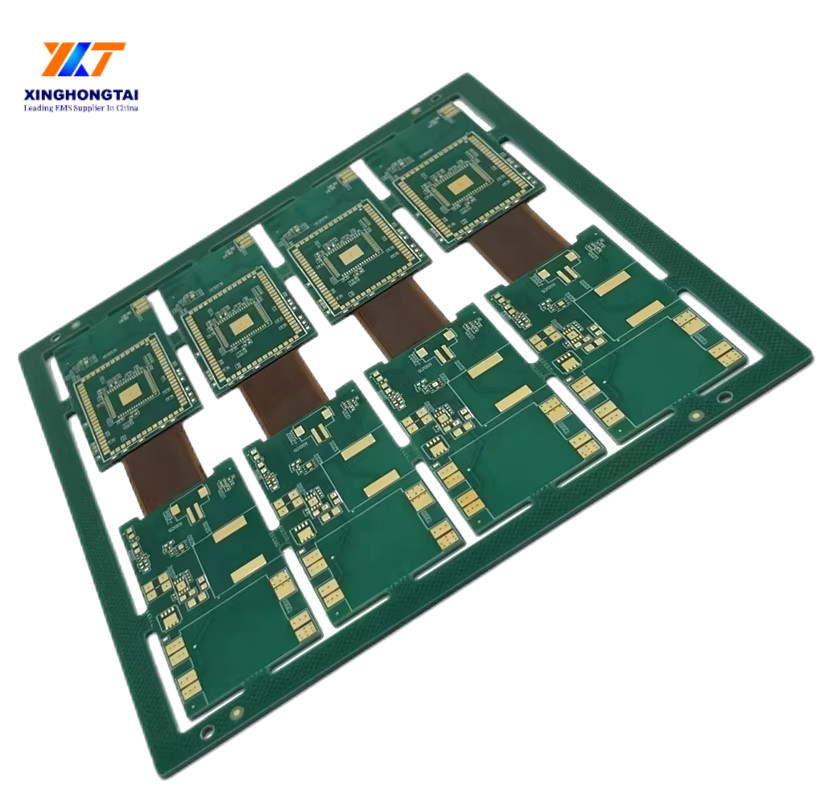

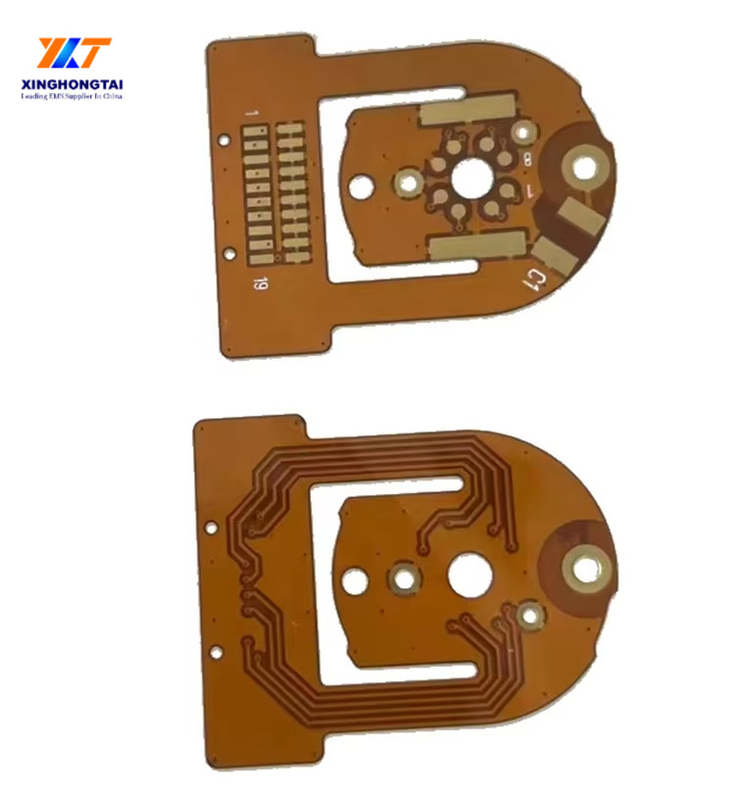

टर्नकी सर्विस पीसीबी 8 परतें कठोर-लचीला पीसीबी विधानसभा उच्च परत एफपीसी सर्किट बोर्ड
-
प्रमुखता देना
8 परतें कठोर-लचीला पीसीबी विधानसभा
,टर्नकी सर्विस पीसीबी विधानसभा
,उच्च परत एफपीसी सर्किट बोर्ड
-
उत्पाद का नामकठोर-फ्लेक्स पीसीबी
-
आधार सामग्रीFR4/रोजर्स/एल्यूमिनियम/हाई टीजी
-
बोर्ड की मोटाई0.23 मिमी
-
प्रकारबहुपरत पीसीबी
-
मिन। छेद का आकार0.015 मिमी
-
सतही परिष्करणविसर्जन सोना
-
उपयोगउच्च परत एफपीसी सर्किट बोर्ड
-
मिलाप मुखौटा रंगनीला, हरा, लाल, काला, सफेद आदि
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामXHT
-
प्रमाणनCE,RoHs,UL,FCC,ISO
-
मॉडल संख्याXHTFL02
-
Minimum Order Quantity0
-
मूल्यUSD0.1-100/PCS
-
पैकेजिंग विवरणहरी ऊर्जा ब्राउन पैकिंग, पर्यावरण के अनुकूल पैकिंग
-
प्रसव के समय5 से 8 कार्यदिवस
-
भुगतान शर्तेंएल/सी, टी/टी
-
आपूर्ति की क्षमता5000
टर्नकी सर्विस पीसीबी 8 परतें कठोर-लचीला पीसीबी विधानसभा उच्च परत एफपीसी सर्किट बोर्ड
एक्सएचटी वन-स्टॉप पीसीबी पीसीबीएविनिर्माण का उद्देश्य ग्राहकों को एक ही आपूर्तिकर्ता के साथ पूरी पीसीबी और पीसीबीए विनिर्माण प्रक्रिया को पूरा करने के लिए सुविधा, दक्षता और एक एकीकृत दृष्टिकोण प्रदान करना है।इससे संचार और समन्वय की लागत में कमी आती है और परियोजना निष्पादन की दक्षता बढ़ जाती हैएक्सएचटी वन-स्टॉप पीसीबी पीसीबीए विनिर्माण का चयन करके, ग्राहक उत्पाद विकास और बाजार में लॉन्च पर ध्यान केंद्रित कर सकते हैं जबकि एक सुचारू विनिर्माण प्रक्रिया सुनिश्चित करते हैं और उच्च गुणवत्ता, विश्वसनीय,और लागत प्रभावी पीसीबीए उत्पाद.
हम कौन हैं
एक्सएचटी उच्च विश्वसनीयता, बहु-परत, जटिल बोर्डों के निर्माण के लिए एक ऑल-इन-वन समाधान प्रदाता है। हमारी पीसीबीए सेवाओं में आपूर्ति श्रृंखला प्रबंधन, असेंबली, परीक्षण और निरीक्षण, पुनः कार्य,और एनपीआई (नए उत्पाद का परिचय)पीसीबी और पीसीबीए आपूर्ति में 2004 से हमारे अनुभव का संयोजन लघुकरण समाधानों के लिए एक ठोस आधार के रूप में कार्य करता है, जिसमें कार्बनिक सब्सट्रेट और उन्नत पैकेजिंग शामिल हैं।
हम क्या करते हैं
हमारी अत्यधिक अनुभवी टीम, अत्याधुनिक प्रौद्योगिकियां और उन्नत प्रक्रियाएं हमें अभिनव और पूर्ण समाधान प्रदान करने में सक्षम बनाती हैं।यह सब वैश्विक नेटवर्क आपूर्ति श्रृंखला में लागत प्रभावीता सुनिश्चित करते हुए. हम एक कर सकते हैं-कर सकते हैं दृष्टिकोण और एक विषम इंजीनियरिंग दृष्टिकोण के साथ काम करते हैं। इससे निर्माताओं के लिए बहु-विक्रेता संचालन पर निर्भरता अनावश्यक हो जाती है।हमारे डिजाइन और निर्माण के चरणों के दौरान हमारे सामान्य डिजाइन नियम ऑफ-द-शेल्फ उत्पादों पर समझौता करने की आवश्यकता को कम करते हैं, जिससे हम इसके बजाय अभिनव विकसित कर सकते हैं।
समय पर वितरण
प्रोटोटाइप से लेकर वॉल्यूम तक सभी ऑर्डर आवश्यकताओं को पूरा करें
समय पर, हर बार।
गुणवत्ता आश्वासन
आईएसओ, आईएटीएफ, यूएल मानकों, ऑनलाइन एसपीआई, एओआई, एक्स-रे निरीक्षण उपकरण का अनुपालन, उत्पाद वितरण की 99.5% पास दर।
पेशेवर टीम
विशेषज्ञ स्टैकअप टीम और 40+ उच्च परिशुद्धता कैम संपादक टीम। हम न केवल अनुभवी हैं बल्कि उच्च योग्य हैं।
त्वरित प्रतिक्रिया सेवा
हम आपकी पूछताछ का जवाब देंगे और 12 घंटे के भीतर उद्धरण साझा करेंगे।
|
पद
|
बहुपरत पीसीबी उच्च घनत्व सर्किट बोर्ड
|
|
परतों की संख्या
|
1-30 परतें
|
|
सामग्री
|
FR4 ((उच्च टीजी, हलोजन मुक्त, उच्च आवृत्ति), सीईएम1, सीईएम3, बीटी, अल् बेस मैटिरल, और इसी तरह।
आपूर्तिकर्ता: SY,KB,ITEQ,Isola,Nelco,Rogers,Grance,Mitsui
|
|
अधिकतम पैनल आकार
|
32±20 ((800mm±508mm)
|
|
न्यूनतम चौड़ाई/स्थान (min)
|
4 मिलीलीटर/4 मिलीलीटर
|
|
अधिकतम तांबा वजन
|
140um ((4oz) आंतरिक परत के लिए
175um ((5oz) बाहरी परत के लिए
|
|
मशीन ड्रिल का न्यूनतम आकार
|
0.2mm ((8mil)
|
|
छेद के माध्यम से
|
अंधा/जमा/प्लग
|
|
तैयार बोर्ड की मोटाई
|
0.20-6.0 मिमी
|
|
सहिष्णुता
|
आंतरिक परत से आंतरिक परत तक पंजीकरणः±3mil
छेद की स्थिति की सटीकताः±2mil
पतला स्लॉट की सहिष्णुताः±3mil
पीटीएच व्यास की सहिष्णुताः±3mil
एनपीटीएच व्यास की सहिष्णुताः±2mil
पीटीएच छेद तांबा मोटाईः 0.4-2mil
छवि से छवि के लिए सहिष्णुताः±3mil
उत्कीर्णन की सहिष्णुताः±1mil
सोल्डर मास्क पंजीकरण सहिष्णुताः ±2mil
समाप्त बोर्डः मोटाई <= 1.0 मिमीः +/-0.1 मिमी
मोटाई>0.1 मिमीः+/-10%
रूपरेखा राउटरः +/-0.1 मिमी
रूपरेखा स्कोरः +/-0.2 मिमी
|
|
सोल्डर मास्क का रंग
|
हरा, काला, नीला, लाल, सफेद आदि
|
|
सतह पर दबाव
|
एचएएसएल,एचएएसएल लीड-फ्री,ओएसपी,इमर्शन गोल्ड,इमर्शन टीआई,इमर्शन स्लिवर,फ्लैश गोल्ड,सेलेक्टिव गोल्ड प्लेटिंग ((गोल्ड मोटाई 120 यू तक),गोल्ड अंजीर,कार्बन प्रिंट,पीलेब मास्क
|
|
सोल्डर सोल्डर की कठोरता
|
>=6H
|
|
रूपरेखा समाप्त
|
सीएनसी, वी-कट, पंचिंग
|
|
लाइन की छीलने की ताकत
|
≥ 61B/इंच
|
|
विवर्तन और मोड़
|
≤0.7%
|
प्रिंटेड सर्किट बोर्ड (पीसीबीए) की असेंबली के मुख्य बिंदु
|
सामान्य क्षमताएं |
सतह माउंट प्रौद्योगिकी |
| पिन थ्रू-होल | |
| गेंद ग्रिड सरणी | |
| कार्यात्मक, फ्लाइंग प्रोब, बॉर्डर स्कैन और इन-सर्किट परीक्षण | |
| बर्न-इन | |
| अनुरूप कोटिंग | |
| आरटीवी कैप्सुलेशन | |
| लचीला सर्किट | |
|
उपकरण |
स्वचालित स्क्रीन प्रिंटिंग |
| एओआई ️ स्वचालित ऑप्टिकल निरीक्षण | |
| संवहन पुनः प्रवाह ओवन | |
| सामान्य उत्पाद सीसा बनाना | |
| जुकी पिक एंड प्लेस उपकरण | |
| वेव सोल्डरिंग (RoHS और लीड) | |
| इन-लाइन और बैच वॉशर | |
| आयनिक संदूषण परीक्षक | |
| थ्रीडी एक्स-रे | |
| RoHS XRF विश्लेषक | |
| मेटल सोल्डर स्टेशन | |
| Agilent 3070 आईसीटी | |
| एक्लोजिक फ्लाइंग प्रोब | |
| थर्मोट्रॉन पर्यावरण कक्ष | |
| सूखी कक्ष | |
| डिस्पैच ओवन | |
| स्वचालित बोर्ड हैंडलर्स | |
| पैनल हटाने का उपकरण | |
|
मुद्रित सर्किट बोर्ड विधानसभा |
गेंद ग्रिड सरणी |
| स्वच्छ और गैर स्वच्छ प्रवाह प्रणाली | |
| कठोर, लचीला और कठोर/लचीला | |
| एकल और दो तरफ़ा | |
| 01005 तक का स्थान | |
| पैकेज का आकार | |
| एफबीजीए | |
| एलजीए | |
| QFN | |
| धातु कोर अछूता | |
| मिश्रित प्रौद्योगिकी (एसएमटी और थ्रू होल) | |
| RoHS और सीसा युक्त प्रक्रिया | |
|
असेंबली के तरीके |
स्वचालित विधानसभा |
| हाथ डालना | |
| हाथ से मिलाप करना | |
| पुनः प्रवाह | |
| वेव सोल्डर | |
| अतिरिक्त सेवाएं | अनुरूप कोटिंग |
| मरम्मत और नवीनीकरण | |
| लम्बाई | मिन 2 |
| अधिकतम 18" | |
| चौड़ाई | मिन 2 |
| अधिकतम 18" | |
| मोटाई | मिन. ०३१ |
| अधिकतम.125 " | |
| लीड टाइम (निर्माण) | मानक 2 सप्ताह |
| उत्पादन की मात्रा | उच्च मात्रा के लिए कम मात्रा प्रोटोटाइप |
उत्पाद पैकेजिंगः
ईएमएस पीसीबी असेंबली उत्पाद को सुरक्षित रूप से एंटी-स्टैटिक बैग में पैक किया जाएगा और सुरक्षात्मक फोम इंसरट्स के साथ एक मजबूत कार्डबोर्ड बॉक्स में रखा जाएगा।
नौवहन:
हम ईएमएस पीसीबी असेंबली उत्पाद के लिए दुनिया भर में शिपिंग प्रदान करते हैं। शिपिंग विकल्पों में मानक, त्वरित और एक्सप्रेस डिलीवरी शामिल हैं।ग्राहक चेकआउट प्रक्रिया के दौरान अपनी पसंदीदा शिपिंग विधि चुन सकते हैं.
सभी शिपमेंट्स को ट्रैक किया जाएगा और एक बार उत्पाद भेज दिए जाने के बाद ग्राहकों को एक ट्रैकिंग नंबर प्राप्त होगा।शिपिंग शुल्क की गणना चेकआउट पर गंतव्य और चयनित शिपिंग विधि के आधार पर की जाएगी.
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1: आपकी क्या सेवा है?
एक्सएचटी: हम पीसीबी डिजाइन, सॉफ्टवेयर विकास, पीसीबी असेंबली, संलग्नक डिजाइन, मोल्ड-निर्माण, प्लास्टिक इंजेक्शन, फिनिश उत्पाद असेंबली और कार्य परीक्षण सहित टर्नकी समाधान प्रदान करते हैं।
Q2: आपके पीसीबी/पीसीबीए सेवाओं के मुख्य उत्पाद क्या हैं?
एक्सएचटी: हमारी पीसीबी/पीसीबीए सेवाएं मुख्य रूप से औद्योगिक नियंत्रण, घरेलू उपकरण मुख्य बोर्ड, ऑटोमोटिव इलेक्ट्रॉनिक्स, उपभोक्ता इलेक्ट्रॉनिक्स, चिकित्सा उपकरण, बैंक उपकरण,स्मार्ट होमआदि।
Q3: क्या XHT एक कारखाना या व्यापारिक कंपनी है?
एक्सएचटीः एक्सएचटी एक 20 साल का अनुभवी पेशेवर अनुबंध निर्माता है जो एक बंद टर्नकी पीसीबी असेंबली और इलेक्ट्रॉनिक्स विनिर्माण सेवा प्रदान करता है।
Q4: क्या हम उत्पादन के दौरान गुणवत्ता का निरीक्षण कर सकते हैं?
एक्सएचटी: हां, हम प्रत्येक उत्पादन प्रक्रिया पर खुले और पारदर्शी हैं, जिसमें छिपाने के लिए कुछ भी नहीं है। ग्राहकों का स्वागत है कि वे हमारी उत्पादन प्रक्रिया का निरीक्षण करें और घर में जांच करें।
Q5: हम कैसे सुनिश्चित कर सकते हैं कि हमारी जानकारी तीसरे पक्ष को हमारे डिजाइन को देखने न दें?
एक्सएचटी: हम ग्राहक पक्ष के स्थानीय कानून द्वारा एक एनडीए प्रभाव पर हस्ताक्षर करने के लिए तैयार हैं और ग्राहकों के डेटा को उच्च गोपनीय स्तर पर रखने का वादा करते हैं।
प्रश्न 6: आपसे उद्धरण प्राप्त करने के लिए किन फाइलों की आवश्यकता है?
XHT: OEM PCBA परियोजनाओं के लिए, कृपया Gerber डेटा/फ़ाइलें और संबंधित तकनीकी आवश्यकताओं के साथ-साथ किसी भी विशेष आवश्यकताओं का संकेत प्रदान करें यदि आपके पास हैं; ODM परियोजनाओं के लिए,कृपया एक कार्य सूची प्रदान करें, ताकि हमारी इंजीनियरिंग टीम इस पर काम कर सके।
Q7: मानक वितरण अवधि क्या है?
एक्सएचटीः एक्सडब्ल्यू, एफसीए, एफओबी, डीडीयू आदि की डिलीवरी की शर्तें प्रत्येक उद्धरण के आधार पर उपलब्ध हैं।
प्रश्न 8: पीसीबीए उद्धरण के लिए कितना समय लगता है?
एक्सएचटी: परियोजना की जटिलता पर निर्भर करता है। सामान्यतः हमारे इंजीनियरों के मूल्यांकन के लिए 1-2 सप्ताह पर्याप्त होते हैं।
Q9: क्या आपके पास न्यूनतम आदेश मात्रा (MOQ) की आवश्यकता है?
XHT: नहीं, हमारे पास MOQ आवश्यकताएं नहीं हैं, हम प्रोटोटाइप से लेकर बड़े पैमाने पर उत्पादन तक आपकी परियोजनाओं का समर्थन कर सकते हैं।
