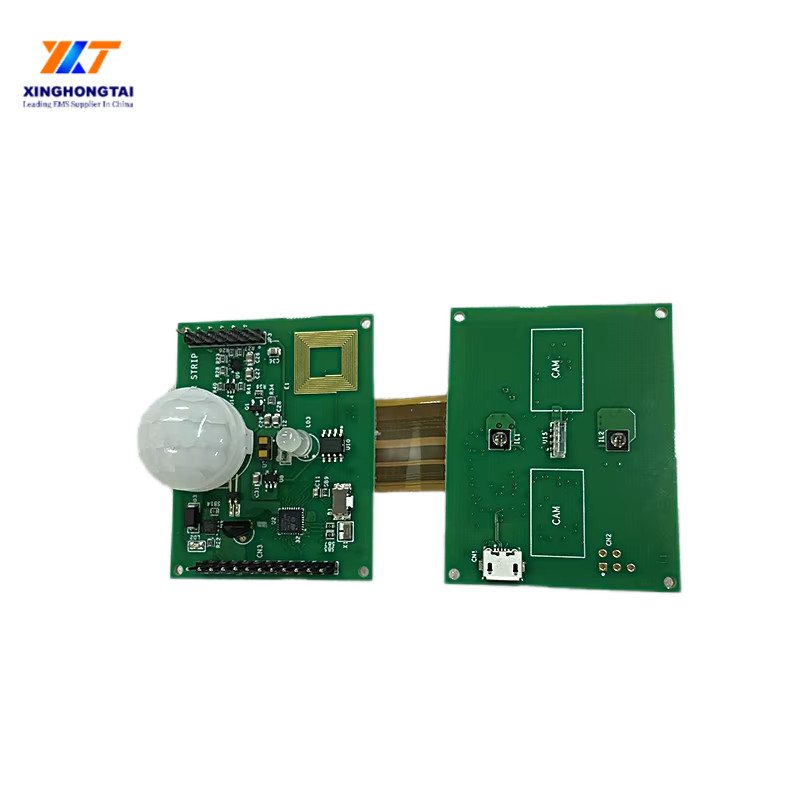

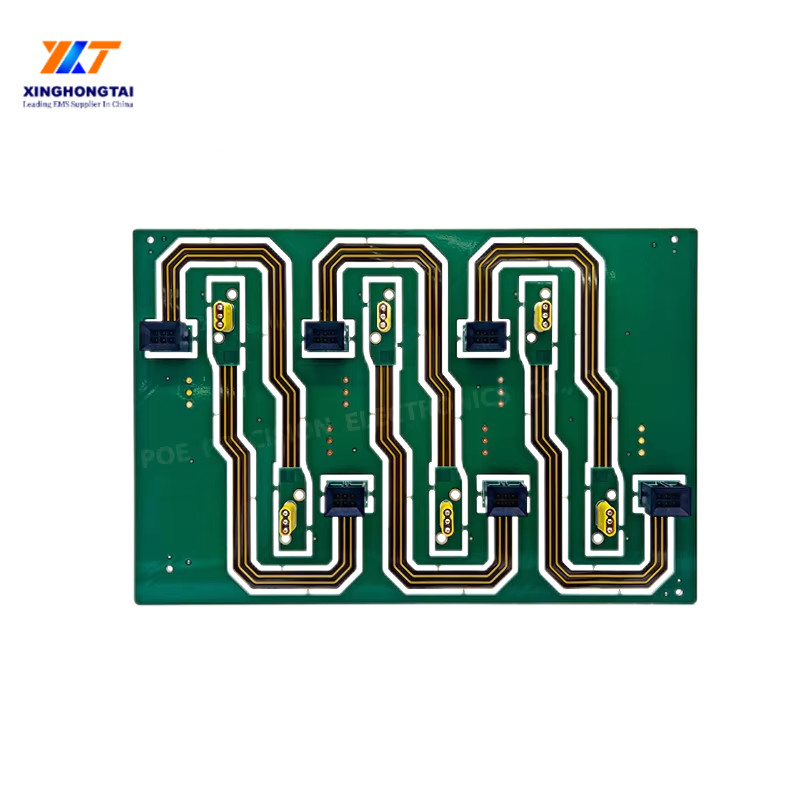

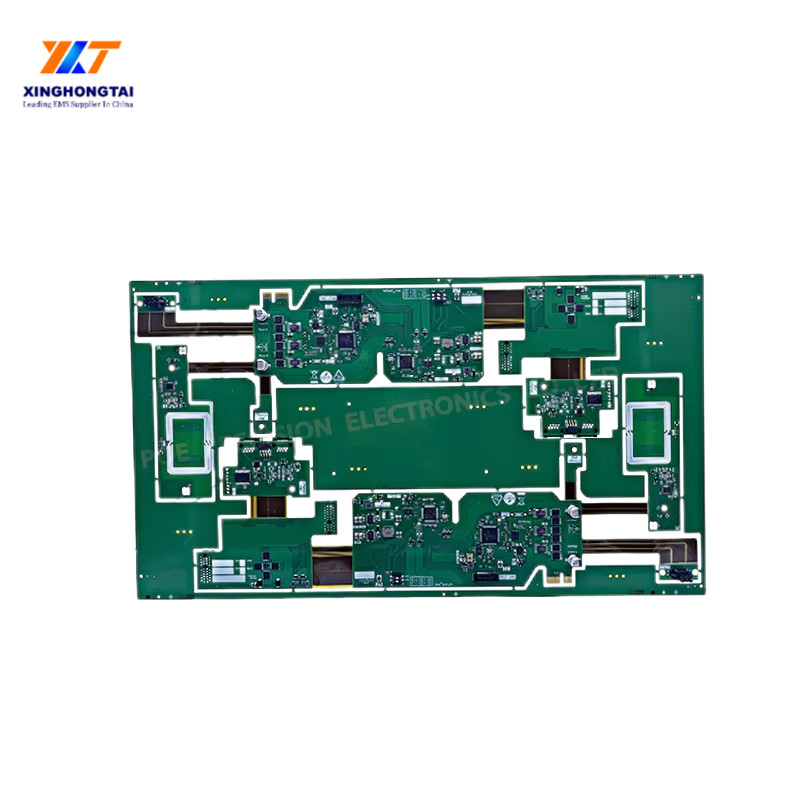

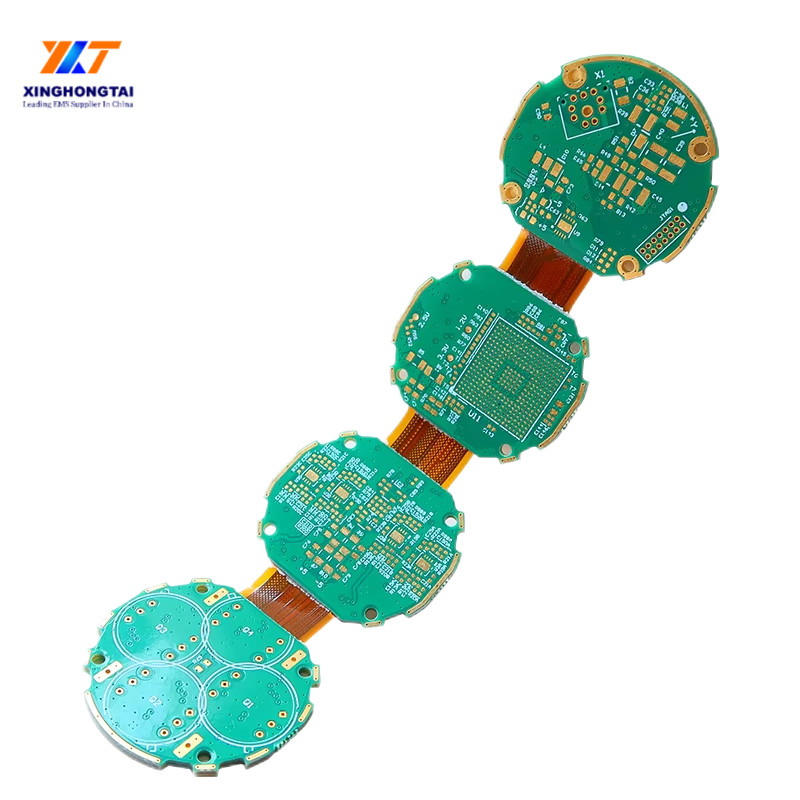

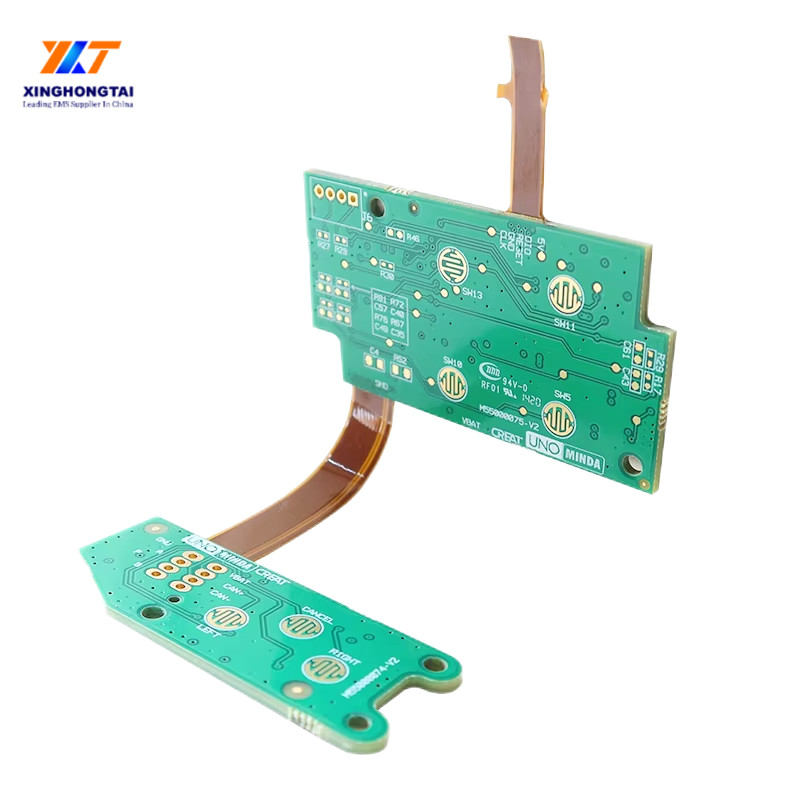

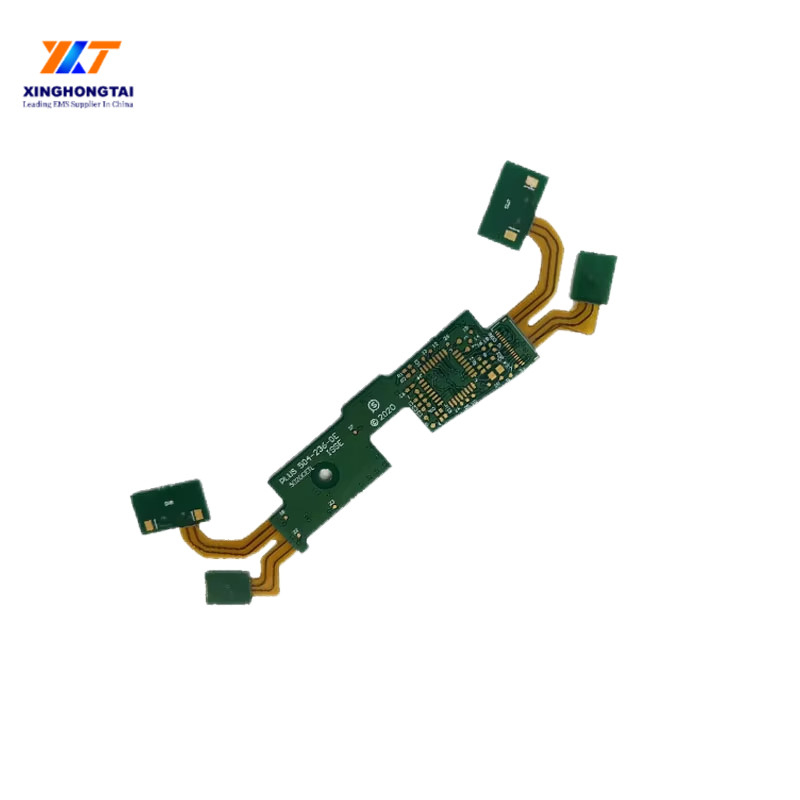

Rigid Flex PCB Full Turnkey PCBA OEM PCBA Electronic PCB Service PCB Manufacturing

कठोर लचीला पीसीबी पूर्ण टर्नकी पीसीबीए OEM पीसीबीए इलेक्ट्रॉनिक पीसीबी सेवा पीसीबी विनिर्माण

प्रमुखता देना

इलेक्ट्रॉनिक पीसीबी सेवा कठोर लचीला पीसीबी
,
OEM पीसीबीए कठोर लचीला पीसीबी
,
पूर्ण टर्नकी पीसीबीए कठोर लचीला पीसीबी
उत्पाद का नाम

कठोर-फ्लेक्स पीसीबी
आधार सामग्री

FR4/रोजर्स/एल्यूमिनियम/हाई टीजी
बोर्ड की मोटाई

0.23 मिमी
तांबे की मोटाई

एक आउंस
मिन। छेद का आकार

0.015 मिमी
आवेदन

इलेक्ट्रॉनिक्स डिवाइस
प्रमाणपत्र

एओआई एक्स-रे फंक्शन टेस्ट
मिलाप मुखौटा रंग

नीला, हरा, लाल, काला, सफेद आदि
उत्पत्ति के प्लेस

चीन
ब्रांड नाम

XHT
प्रमाणन

CE,RoHs,UL,FCC,ISO
मॉडल संख्या

XHTFL01
Minimum Order Quantity

0
मूल्य

USD0.1-100/PCS
पैकेजिंग विवरण

हरी ऊर्जा ब्राउन पैकिंग, पर्यावरण के अनुकूल पैकिंग
प्रसव के समय

5 से 8 कार्यदिवस
भुगतान शर्तें

एल/सी, टी/टी
आपूर्ति की क्षमता

5000

कठोर लचीला पीसीबी पूर्ण टर्नकी पीसीबीए OEM पीसीबीए इलेक्ट्रॉनिक पीसीबी सेवा पीसीबी विनिर्माण

Name: कठोर लचीला पीसीबी पूर्ण टर्नकी पीसीबीए OEM पीसीबीए इलेक्ट्रॉनिक पीसीबी सेवा पीसीबी विनिर्माण
Brand: Huizhou Xinghongtai Electronics Co., Ltd.
SKU: XHTFL01
Price: 49.10 USD
Availability: InStock

button button

मूल्य प्राप्त करें अब से संपर्क करें

एक्सएचटी वन-स्टॉप पीसीबी पीसीबीएविनिर्माण का उद्देश्य ग्राहकों को एक ही आपूर्तिकर्ता के साथ संपूर्ण पीसीबी और पीसीबीए विनिर्माण प्रक्रिया को पूरा करने के लिए सुविधा, दक्षता और एक एकीकृत दृष्टिकोण प्रदान करना है। यह संचार और समन्वय लागत को कम करने में मदद करता है और परियोजना निष्पादन दक्षता को बढ़ाता है। एक्सएचटी वन-स्टॉप पीसीबी पीसीबीए मैन्युफैक्चरिंग को चुनकर, ग्राहक एक सुचारू विनिर्माण प्रक्रिया सुनिश्चित करते हुए और उच्च-गुणवत्ता, विश्वसनीय और लागत प्रभावी पीसीबीए उत्पाद प्राप्त करते हुए उत्पाद विकास और बाजार में लॉन्च पर ध्यान केंद्रित कर सकते हैं।

हम जो हैं

XHT उच्च-विश्वसनीयता, बहु-परत, जटिल बोर्डों के निर्माण के लिए एक ऑल-इन-वन समाधान प्रदाता है। हमारी पीसीबीए सेवाओं में आपूर्ति श्रृंखला प्रबंधन, असेंबली, परीक्षण और निरीक्षण, पुनः कार्य और एनपीआई (नया उत्पाद परिचय) शामिल हैं। पीसीबी और पीसीबीए प्रावधान में 2004 से हमारे अनुभव का संयोजन लघुकरण समाधानों के लिए एक ठोस आधार के रूप में कार्य करता है, जिसमें कार्बनिक सब्सट्रेट और उन्नत पैकेजिंग शामिल हैं।

हम क्या करते हैं

हमारी अत्यधिक अनुभवी टीम, अत्याधुनिक प्रौद्योगिकियाँ और उन्नत प्रक्रियाएँ हमें नवीन और संपूर्ण समाधान देने में सक्षम बनाती हैं। यह सब वैश्विक नेटवर्क आपूर्ति श्रृंखला में लागत-प्रभावशीलता सुनिश्चित करते हुए। हम 'कर सकते हैं' दृष्टिकोण और एक विषम इंजीनियरिंग दृष्टिकोण के साथ काम करते हैं। इससे विनिर्माताओं की बहु-विक्रेता परिचालन पर निर्भरता निरर्थक हो जाती है। डिज़ाइन और निर्माण चरणों के दौरान हमारे सामान्य डिज़ाइन नियम ऑफ-द-शेल्फ उत्पादों पर समझौता करने की आवश्यकता को कम करते हैं, जिससे हमें इसके बजाय नवीन उत्पाद विकसित करने की अनुमति मिलती है।

समय पर डिलीवरी

प्रोटोटाइप से लेकर वॉल्यूम तक सभी ऑर्डर आवश्यकताओं को पूरा करें

समय पर, हर समय.

गुणवत्ता आश्वासन

आईएसओ, आईएटीएफ, यूएल मानकों, ऑनलाइन एसपीआई, एओआई, एक्स-रे निरीक्षण उपकरण, उत्पाद वितरण की 99.5% पास दर का अनुपालन।

पेशेवर टीम

विशेषज्ञ स्टैकअप टीम और 40+ उच्च परिशुद्धता सीएएम संपादक टीम। हम न केवल अनुभवी हैं बल्कि अत्यधिक योग्य भी हैं।

त्वरित प्रतिक्रिया सेवा

हम आपकी पूछताछ का जवाब देंगे और 12 घंटे के भीतर कोटेशन साझा करेंगे।

एफपीसी उत्पादन क्षमता
वस्तु	सामग्री	नियमित क्षमता	विशेष
1	परत	1-6L	8L से ऊपर
2	अधिकतम सारणी आकार	500*600मिमी	250*1500मिमी
3	न्यूनतम बोर्ड आकार	1-*1मिमी
4	अधिकतम बोर्ड की मोटाई	0.23 मिमी	0.4 mm
5	न्यूनतम बोर्ड की मोटाई	0.075मिमी	0.065 मिमी
6	(0.075mm≤T सहनशीलता±0.03mm	वी	575
7	(0.035mm≤T सहनशीलता±0.05mm	℃	130
8	(0.6mm≤T सहनशीलता±0.1mm	%(50-260℃)	0.5
9	अधिकतम ड्रिल बिट व्यास	6.5 mm
10	न्यूनतम ड्रिल बिट व्यास	0.20 मिमी	0.15 mm
11	रूटिंग सहनशीलता	±0.2मिमी	±0.15मिमी
12	मिन बेस कॉपर	1/3 आउंस	1/4 आउंस
13	मैक्स बेस कॉपर	2 आउंस	4 आउंस
14	न्यूनतम कवरले मोटाई	1मिलि(PI0.5मिलि चिपकने वाला 0.5मिलि)
15	अधिकतम कवरले मोटाई	2मिलि(PI1मिल चिपकने वाला 1मिलि)
16	छेद व्यास की सहनशीलता (पीटीएच)	±0.05मिमी
17	छेद व्यास की सहनशीलता (एनपीटीएच)	±0.025मिमी
18	छेद स्थिति विचलन (सीएडी डेटा की तुलना में छेद से छेद)	±0.05मिमी
19	छेद स्थिति विचलन (सीएडी डेटा की तुलना में छेद करने के लिए तांबे की पन्नी)	±0.07मिमी
20	पीटीएच दीवार तांबे की मोटाई	12-18um
21	न्यूनतम ट्रेस चौड़ाई/स्थान	1/3OZ Cu 1L 50/60um 1/2OZ 2L 70/80um 1OZ Cu 1L 70/80um 1OZ Cu 2L 80/90um
22	किनारे से तांबे की पन्नी की न्यूनतम दूरी	±0.10मिमी	±0.07मिमी
23	रेशम चरित्र की ऑफसेट सहनशीलता	±0.3मिमी	±0.2मिमी
24	सोल्डरमास्क प्रिंटिंग ऑफसेट सहनशीलता	फोटो संवेदनशील:±0.1मिमी(±4मिलि) मुद्रित बैकिंग:±0.3मिमी(±8मिलि)	±0.075मिमी ±0.2मिमी
25	सोल्डरमास्क की मोटाई	फोटो संवेदनशील: 0.007-0.02 मिमी (0.3-0.8 मिलियन) मुद्रित बैकिंग: 0.01-0.025 मिमी (0.4-1 मिलियन)
26	सुरक्षात्मक फिल्म संरेखण सटीकता (संयुक्त ऑफसेट सहिष्णुता)	±0.15मिमी	±0.10मिमी
27	न्यूनतम सुरक्षात्मक फिल्म लेमिनेशन में बिखरी हुई गोंद की मात्रा	0.5मिली चिपकने वाला≤0.1मिमी(4मिली) 1मिली चिपकने वाला≤0.15मिमी(6मिली)
28	टिन की मोटाई (अधिकतम), (न्यूनतम)/सहिष्णुता	(0.2मिलि)-(2.0मिलि)±0.30मिमी
29	सोना चढ़ाना, नी मोटाई (सोने की उंगली या अन्य भाग)	1-6 यू इंच	न्यूनतम 30 यू इंच अधिकतम 280 यू इंच
30	सोना चढ़ाना, एयू मोटाई (सोने की उंगली या अन्य भाग)	1-6u इंच	1-10 यू इंच
31	ENIG Ni/Au मोटाई (सोने की उंगली या अन्य भाग)	Ni:30-150u इंच Au:±1u इंच	4 यू इंच
32	(ओएसपी)	0.2-0.8um
33	डाई पंचिंग न्यूनतम छेद/सहिष्णुता	न्यूनतम:0.5मिमी/±0.05मिमी	+0.06/-0मिमी
34	मैनुअल संयुक्त संचालन की संरेखण सहिष्णुता	±0.30मिमी	±0.2
35	स्थिरता संयुक्त संचालन की संरेखण सहिष्णुता	±0.15मिमी

परीक्षण गुणवत्ता नियंत्रण
वस्तु	परीक्षण सामग्री	स्थिति
1	ई-परीक्षण का वोल्टेज	250±25V
2	शॉर्ट सर्किट प्रतिबाधा	≥100Ω
3	ओपन-सर्किट प्रतिबाधा	≥100Ω
4	सोल्डरबिलिटी परीक्षण	245±5℃,5सेकंड
5	ताप तनाव परीक्षण	288±5℃,10सेकंड
6	थर्मल रेज़िज़टेंस	94वी-0
7	प्रतिबाधा नियंत्रण के लिए न्यूनतम सहनशीलता	±10%

कठोर लचीला पीसीबी पूर्ण टर्नकी पीसीबीए OEM पीसीबीए इलेक्ट्रॉनिक पीसीबी सेवा पीसीबी विनिर्माण 0

कठोर लचीला पीसीबी पूर्ण टर्नकी पीसीबीए OEM पीसीबीए इलेक्ट्रॉनिक पीसीबी सेवा पीसीबी विनिर्माण 1

कठोर लचीला पीसीबी पूर्ण टर्नकी पीसीबीए OEM पीसीबीए इलेक्ट्रॉनिक पीसीबी सेवा पीसीबी विनिर्माण 2

मुद्रित सर्किट बोर्ड (पीसीबीए) असेंबली हाइलाइट्स

सामान्य क्षमताएँ	सरफेस माउंट टेक्नोलॉजी
	पिन थ्रू-होल
	बॉल ग्रिड ऐरे
	कार्यात्मक, फ्लाइंग जांच, सीमा स्कैन और इन-सर्किट परीक्षण
	जलाकर निशाल बनाना
	अनुरूप कोटिंग
	आरटीवी एनकैप्सुलेशन
	लचीला सर्किट
उपकरण	स्वचालित स्क्रीन प्रिंटिंग
	एओआई - स्वचालित ऑप्टिकल निरीक्षण
	संवहन रीफ़्लो ओवन
	सामान्य उत्पाद लीड निर्माण
	जूकी पिक एंड प्लेस उपकरण
	वेव सोल्डरिंग (RoHS और लीड)
	इन-लाइन और बैच वॉशर
	आयनिक संदूषण परीक्षक
	3डी एक्स-रे
	RoHS XRF विश्लेषक
	मेटकाल सोल्डर स्टेशन
	एजिलेंट 3070 आईसीटी
	एक्युलॉजिक फ्लाइंग जांच
	थर्मोट्रॉन पर्यावरण चैंबर
	जलशुष्कक कक्ष
	प्रेषण ओवन
	स्वचालित बोर्ड हैंडलर
	डी-पैनलिंग उपकरण
प्रिंटेड सर्किट बोर्ड संयोजन	बॉल ग्रिड ऐरे
	स्वच्छ और कोई स्वच्छ फ्लक्स सिस्टम नहीं
	कठोर, लचीला और कठोर/लचीला
	एकल और दो तरफा
	प्लेसमेंट नीचे 01005 पर
	पैकेज का आकार
	एफबीजीए
	एलजीए
	क्यूएफएन
	मेटल कोर इंसुलेटेड
	मिश्रित प्रौद्योगिकी (एसएमटी और थ्रू होल)
	RoHS और लीडेड प्रक्रिया
असेंबली के तरीके	स्वचालित असेंबली
	हाथ प्रविष्ट करना
	हाथ से टांका लगाना
	रीफ़्लो
	वेव सोल्डर
अतिरिक्त सेवाएँ प्रदान की गईं	अनुरूप कोटिंग
अतिरिक्त सेवाएँ प्रदान की गईं	मरम्मत एवं नवीनीकरण
लंबाई	न्यूनतम 2"
लंबाई	अधिकतम 18"
चौड़ाई	न्यूनतम 2"
चौड़ाई	अधिकतम 18"
मोटाई	न्यूनतम .031"
मोटाई	अधिकतम .125"
लीड टाइम (विनिर्माण)	मानक 2 सप्ताह
उत्पादन की मात्रा	कम वॉल्यूम से उच्च वॉल्यूम प्रोटोटाइप

उत्पाद पैकेजिंग:

ईएमएस पीसीबी असेंबली उत्पाद को एंटी-स्टैटिक बैग में सुरक्षित रूप से पैक किया जाएगा और सुरक्षात्मक फोम आवेषण के साथ एक मजबूत कार्डबोर्ड बॉक्स में रखा जाएगा।

शिपिंग:

हम ईएमएस पीसीबी असेंबली उत्पाद के लिए विश्वव्यापी शिपिंग की पेशकश करते हैं। शिपिंग विकल्पों में मानक, त्वरित और एक्सप्रेस डिलीवरी शामिल हैं। ग्राहक चेकआउट प्रक्रिया के दौरान अपनी पसंदीदा शिपिंग विधि चुन सकते हैं।

सभी शिपमेंट को ट्रैक किया जाएगा और उत्पाद शिप हो जाने के बाद ग्राहकों को एक ट्रैकिंग नंबर प्राप्त होगा। शिपिंग शुल्क की गणना गंतव्य और चयनित शिपिंग विधि के आधार पर चेकआउट पर की जाएगी।

कठोर लचीला पीसीबी पूर्ण टर्नकी पीसीबीए OEM पीसीबीए इलेक्ट्रॉनिक पीसीबी सेवा पीसीबी विनिर्माण 3

कठोर लचीला पीसीबी पूर्ण टर्नकी पीसीबीए OEM पीसीबीए इलेक्ट्रॉनिक पीसीबी सेवा पीसीबी विनिर्माण 4

अक्सर पूछे जाने वाले प्रश्न:

Q1: आपके पास कौन सी सेवा है?
एक्सएचटी: हम पीसीबी डिजाइन, सॉफ्टवेयर विकास, पीसीबी असेंबली, एनक्लोजर डिजाइन, मोल्ड-मेकिंग, प्लास्टिक इंजेक्शन, फिनिश उत्पाद असेंबली और फ़ंक्शन परीक्षण सहित टर्नकी समाधान प्रदान करते हैं।
Q2: आपकी PCB/PCBA सेवाओं के मुख्य उत्पाद क्या हैं?
एक्सएचटी: हमारी पीसीबी/पीसीबीए सेवाएं मुख्य रूप से औद्योगिक नियंत्रण, घरेलू उपकरण मुख्य बोर्ड, ऑटोमोटिव इलेक्ट्रॉनिक्स, उपभोक्ता इलेक्ट्रॉनिक्स, चिकित्सा उपकरण, बैंक उपकरण, स्मार्ट होम इत्यादि सहित उद्योगों के लिए हैं।
Q3: क्या XHT एक फ़ैक्टरी या व्यापारिक कंपनी है?
एक्सएचटी: एक्सएचटी एक 20 साल का अनुभवी पेशेवर अनुबंध निर्माता है जो स्टॉप टर्नकी पीसीबी असेंबली और इलेक्ट्रॉनिक्स विनिर्माण सेवा प्रदान करता है।
Q4: क्या हम उत्पादन के दौरान गुणवत्ता का निरीक्षण कर सकते हैं?
एक्सएचटी: हां, हम प्रत्येक उत्पादन प्रक्रिया पर खुले और पारदर्शी हैं और छिपाने के लिए कुछ भी नहीं है। ग्राहकों का हमारी उत्पादन प्रक्रिया का निरीक्षण करने और इन-हाउस जांच करने के लिए स्वागत है।
Q5: हम यह कैसे सुनिश्चित कर सकते हैं कि हमारी जानकारी किसी तीसरे पक्ष को हमारा डिज़ाइन न देखने दे?
एक्सएचटी: हम ग्राहक पक्ष के स्थानीय कानून द्वारा एनडीए प्रभाव पर हस्ताक्षर करने के इच्छुक हैं और ग्राहकों के डेटा को उच्च गोपनीय स्तर पर रखने का वादा करते हैं।
Q6: आपसे कोटेशन प्राप्त करने के लिए किन फाइलों की आवश्यकता है?
एक्सएचटी: ओईएम पीसीबीए परियोजनाओं के लिए, कृपया गेरबर डेटा/फ़ाइलें और संबंधित तकनीकी आवश्यकताओं के साथ-साथ यदि आपके पास कोई विशेष आवश्यकताएं हैं तो उनका संकेत प्रदान करें; ODM परियोजनाओं के लिए, कृपया एक फ़ंक्शन सूची प्रदान करें, ताकि हमारी इंजीनियरिंग टीम इस पर काम कर सके।
Q7: मानक डिलीवरी अवधि क्या है?
XHT: EXW, FCA, FOB, DDU, आदि की डिलीवरी शर्तें प्रत्येक उद्धरण के आधार पर उपलब्ध हैं।
Q8: PCBA कोटेशन में कितना समय लगता है?
एक्सएचटी: परियोजना की जटिलता पर निर्भर करता है। आम तौर पर हमारे इंजीनियरों के मूल्यांकन के लिए 1-2 सप्ताह पर्याप्त होते हैं।
Q9: क्या आपके पास कोई न्यूनतम ऑर्डर मात्रा (MOQ) आवश्यकताएं हैं?
एक्सएचटी: नहीं, हमारे पास MOQ आवश्यकताएं नहीं हैं, हम प्रोटोटाइप से लेकर बड़े पैमाने पर उत्पादन तक आपकी परियोजनाओं का समर्थन कर सकते हैं।

यहां क्लिक करके हमें अक्सर पूछे जाने वाले प्रश्नों के बारे में अपनी आवश्यकताएं बताएं, ताकि हम आपका बजट बचाने और आपकी आवश्यकताओं को पूरा करने के लिए एक समाधान प्रदान कर सकें!
कठोर लचीला पीसीबी पूर्ण टर्नकी पीसीबीए OEM पीसीबीए इलेक्ट्रॉनिक पीसीबी सेवा पीसीबी विनिर्माण 5

कठोर लचीला पीसीबी पूर्ण टर्नकी पीसीबीए OEM पीसीबीए इलेक्ट्रॉनिक पीसीबी सेवा पीसीबी विनिर्माण 7

कठोर लचीला पीसीबी पूर्ण टर्नकी पीसीबीए OEM पीसीबीए इलेक्ट्रॉनिक पीसीबी सेवा पीसीबी विनिर्माण 8
