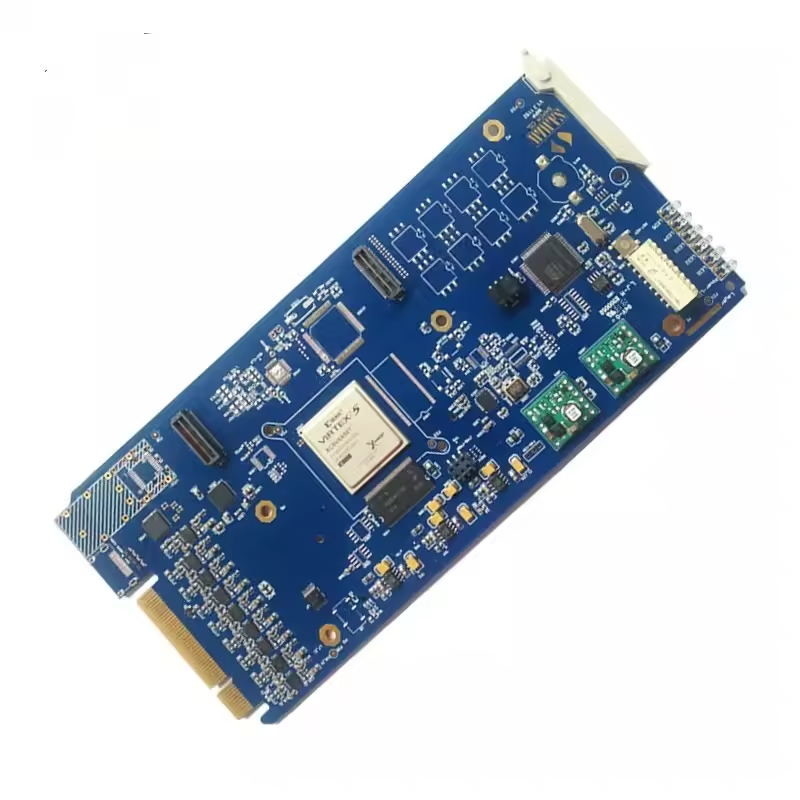

रोजर्स बेस सामग्री और न्यूनतम छेद आकार 0.25 मिमी के साथ त्वरित टर्नकी ईएमएस पीसीबी सर्किट बोर्ड असेंबली

त्वरित उच्च गुणवत्ता ईएमएस पीसीबी सर्किट बोर्ड विधानसभा टर्नकी निर्माता

पीसीबी टर्नकी निर्माता क्या है?

एक पीसीबी टर्नकी निर्माता एक ऐसी कंपनी है जो प्रिंटेड सर्किट बोर्ड (पीसीबी) के निर्माण की पूरी प्रक्रिया के लिए डिजाइन और प्रोटोटाइपिंग से लेकर निर्माण, असेंबली,और परीक्षणटर्नकी शब्द का अर्थ है कि निर्माता पूरी पीसीबी विनिर्माण प्रक्रिया के प्रबंधन के लिए पूरी जिम्मेदारी लेता है, ग्राहक को एक पूर्ण और उपयोग के लिए तैयार समाधान प्रदान करता है।

पीसीबी निर्माता द्वारा दी जाने वाली सेवाओं में आम तौर पर निम्नलिखित शामिल हैंः

पीसीबी डिजाइनः निर्माता पीसीबी डिजाइन सेवाएं प्रदान कर सकता है, ग्राहक के विनिर्देशों के अनुसार सर्किट लेआउट और डिजाइन बनाने के लिए ग्राहक के साथ मिलकर काम कर सकता है।

प्रोटोटाइपिंग: प्रोटोटाइपिंग सेवाओं में पूर्ण पैमाने पर उत्पादन से पहले परीक्षण और सत्यापन के लिए पीसीबी के एक छोटे बैच का उत्पादन शामिल है।

घटक सोर्सिंग और खरीदः टर्नकी निर्माता पीसीबी असेंबली के लिए आवश्यक सभी इलेक्ट्रॉनिक घटकों की सोर्सिंग और खरीद को संभालता है,यह सुनिश्चित करना कि घटक ग्राहक के विनिर्देशों और गुणवत्ता मानकों को पूरा करते हैं.

पीसीबी निर्माणः निर्माता ग्राहक की डिजाइन आवश्यकताओं के अनुसार सर्किट बोर्डों के उत्पादन सहित नंगे पीसीबी के निर्माण का प्रबंधन करता है।

असेंबलीः टर्नकी निर्माता पीसीबी पर इलेक्ट्रॉनिक घटकों की असेंबली को संभालता है, जिसमें सतह माउंट तकनीक (एसएमटी) असेंबली, छेद के माध्यम से असेंबली शामिल है,और किसी भी अन्य आवश्यक विधानसभा प्रक्रियाओं.

परीक्षण और गुणवत्ता नियंत्रणः इकट्ठे पीसीबी को कठोर परीक्षण और गुणवत्ता नियंत्रण प्रक्रियाओं से गुजरना पड़ता है ताकि यह सुनिश्चित किया जा सके कि वे ग्राहक के प्रदर्शन और विश्वसनीयता मानकों को पूरा करते हैं।

रसद और पूर्तिः निर्माता पैकेजिंग, लेबलिंग और ग्राहक के नामित स्थान पर इकट्ठे पीसीबी के शिपिंग सहित रसद सहायता भी प्रदान कर सकता है।

कुल मिलाकर, एक पीसीबी टर्नकी निर्माता पीसीबी उत्पादन के लिए एक पूर्ण एंड-टू-एंड समाधान प्रदान करता है, जो ग्राहक की पीसीबी विनिर्माण आवश्यकताओं को पूरा करने के लिए एक निर्बाध और एकीकृत दृष्टिकोण प्रदान करता है।

ईएमएस सर्किट बोर्ड असेंबली

ईएमएस (इलेक्ट्रॉनिक्स मैन्युफैक्चरिंग सर्विसेज) सर्किट बोर्ड असेंबली में एक कार्यात्मक इलेक्ट्रॉनिक डिवाइस बनाने के लिए एक प्रिंटेड सर्किट बोर्ड (पीसीबी) पर इलेक्ट्रॉनिक घटकों को इकट्ठा करने की प्रक्रिया शामिल है।इस प्रक्रिया में आम तौर पर निम्नलिखित चरण शामिल होते हैं:

घटक खरीद: ईएमएस प्रदाता ग्राहक द्वारा प्रदान किए गए सामग्री के बिल (बीओएम) के आधार पर आपूर्तिकर्ताओं से आवश्यक इलेक्ट्रॉनिक घटकों की खरीद करते हैं।

पीसीबी निर्माणः पीसीबी का निर्माण ग्राहक द्वारा प्रदान किए गए डिजाइन विनिर्देशों के अनुसार किया जाता है। इसमें तांबे के निशानों को उत्कीर्ण करना, छेद ड्रिल करना, और सोल्डर मास्क और सिल्कस्क्रीन लागू करना शामिल है।

सोल्डर पेस्ट आवेदनः सोल्डर पेस्ट को पीसीबी पर एक स्टेंसिल का उपयोग करके लगाया जाता है, जो उन क्षेत्रों को परिभाषित करता है जहां घटकों को रखा जाएगा।

पिक एंड प्लेस: स्वचालित पिक एंड प्लेस मशीनें संरेखण के लिए दृष्टि प्रणालियों का उपयोग करके सतह-माउंट घटकों को पीसीबी पर सटीक रूप से स्थान देती हैं।

रिफ्लो सोल्डरिंगः घटकों और सोल्डर पेस्ट के साथ पीसीबी को रिफ्लो ओवन के माध्यम से पारित किया जाता है, जहां सोल्डर पेस्ट को घटकों और पीसीबी के बीच विद्युत कनेक्शन बनाने के लिए पिघलाया जाता है।

थ्रू-होल कंपोनेंट असेंबलीः यदि थ्रू-होल कंपोनेंट्स का प्रयोग किया जाता है, तो उन्हें मैन्युअल या स्वचालित रूप से पीसीबी में डाला जाता है और वेव सोल्डरिंग या सेलेक्टिव सोल्डरिंग मशीनों का उपयोग करके सोल्ड किया जाता है।

निरीक्षण और परीक्षणः एकत्रित पीसीबी की गुणवत्ता और कार्यक्षमता सुनिश्चित करने के लिए स्वचालित ऑप्टिकल निरीक्षण (एओआई) और सर्किट में परीक्षण (आईसीटी) किया जाता है।

अंतिम असेंबली: इलेक्ट्रॉनिक उपकरण की विशिष्ट आवश्यकताओं के आधार पर अनुरूप कोटिंग, पॉटिंग और यांत्रिक असेंबली जैसी अतिरिक्त प्रक्रियाएं की जा सकती हैं।

पैकेजिंग और शिपिंगः इकट्ठे पीसीबी को ग्राहक के विनिर्देशों के अनुसार पैक किया जाता है और निर्दिष्ट स्थान पर भेज दिया जाता है।

ईएमएस प्रदाता सर्किट बोर्ड असेंबली से परे कई सेवाएं प्रदान करते हैं, जिसमें डिजाइन, प्रोटोटाइप, आपूर्ति श्रृंखला प्रबंधन और आफ्टरमार्केट सेवाएं शामिल हैं।इन सेवाओं को ग्राहक की विशिष्ट आवश्यकताओं के अनुरूप बनाया जा सकता है, छोटे पैमाने पर उत्पादन से लेकर बड़े पैमाने पर विनिर्माण तक।

एसएमटी

घटकों को एसएमटी माउंटर के माध्यम से सर्किट बोर्ड पर लगाया जाएगा और यदि आवश्यक हो तो ऑनलाइन एओआई स्वचालित ऑप्टिकल डिटेक्शन किया जाएगा। परीक्षण के बाद,सही रिफ्लो भट्ठी तापमान वक्र रिफ्लो वेल्डिंग के माध्यम से सर्किट बोर्ड प्रवाह करने के लिए सेट है.

आवश्यक आईपीक्यूसी निरीक्षण के बाद डीआईपी सामग्री को डीआईपी प्रक्रिया का उपयोग करके सर्किट बोर्ड के माध्यम से पारित किया जा सकता है और फिर वेव सोल्डरिंग के माध्यम से।फिर यह आवश्यक पोस्ट-ओवन प्रक्रिया को पूरा करने का समय है.

1डीआईपी प्रसंस्करण की प्रक्रिया हैः छेद में डालना →एओआई→ तरंग मिलाप → काटने की पिन →एओआई→ सुधार → धोना → गुणवत्ता निरीक्षण।

2तरंग मिलाप के बाद, उत्पादों को एओआई उपकरण द्वारा स्कैन किया जाएगा ताकि यह सुनिश्चित किया जा सके कि कोई त्रुटि न हो।

प्रश्न: पीसीबीए निर्माण में आप किन फाइलों का प्रयोग करते हैं?

उत्तर: गेरबर या ईगल, बीओएम सूची, पीएनपी और घटक स्थिति।

प्रश्न: क्या आप नमूना पेश कर सकते हैं?

एः हाँ, हम बड़े पैमाने पर उत्पादन से पहले आपके परीक्षण के लिए कस्टम नमूने बना सकते हैं।

प्रश्न: मैं कितने समय के बाद भेजा Gerber, BOM और परीक्षण प्रक्रिया उद्धरण प्राप्त कर सकते हैं?

उत्तर: पीसीबी कोटेशन के लिए 6 घंटे के भीतर और पीसीबीए कोटेशन के लिए लगभग 24 घंटे के भीतर।

प्रश्न: मैं अपने पीसीबीए उत्पादन की प्रक्रिया कैसे जान सकता हूँ?

उत्तर: पीसीबी उत्पादन और घटकों की खरीद के लिए 7-10 दिन और पीसीबी असेंबली और परीक्षण के लिए 10 दिन।

प्रश्न. क्या मेरा डिज़ाइन सुरक्षित है जब मैं उन्हें आपको भेजता हूँ?

आपकी फाइलें पूरी तरह से सुरक्षित और सुरक्षित रखी जाती हैं जब तक कि केरोन्गडा उनके कब्जे में है। आपकी फाइलें कभी भी किसी तीसरे पक्ष के साथ साझा नहीं की जाती हैं, केवल हमारे सहयोगियों के पास आपकी डिजाइन फ़ाइलों तक पहुंच है।क्योंकि वे आपकी संपत्ति हैंहम आपकी फ़ाइलों के कॉपीराइट का सम्मान करते हैं। ग्राहक आपकी आवश्यकताओं और लिखित स्वीकृति के अनुसार इन फ़ाइलों के निपटान को नियंत्रित करता है।

Q. गारंटी क्या है?

वारंटी 2 वर्ष है।

त्वरित मोड़ प्रोटोटाइप ईएमएस सर्किट बोर्ड विधानसभा अग्रणी निर्माता

सेवा

हम अपने ग्राहकों की अनूठी जरूरतों को पूरा करने के लिए व्यापक ईएमएस समाधान प्रदान करने में विशेषज्ञ हैं.



हमारे द्वारा दी जाने वाली सेवाओं का एक झलक यहाँ दी गई हैः



1इलेक्ट्रॉनिक घटकों की आपूर्ति।

2पीसीबी विनिर्माण।

3पीसीबी असेंबली

4बॉक्स बिल्डिंग।



हमारे पास एक मजबूत इलेक्ट्रॉनिक घटक आपूर्ति श्रृंखला है, हम आपके बीओएम सूची के लिए प्रतिस्पर्धी मूल्य की पेशकश कर सकते हैं।
