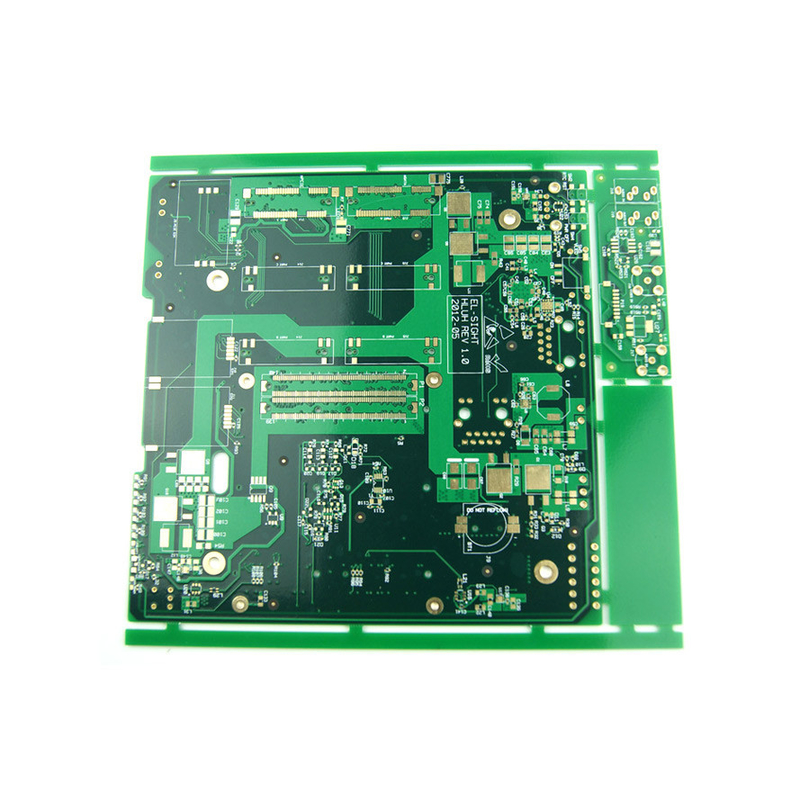

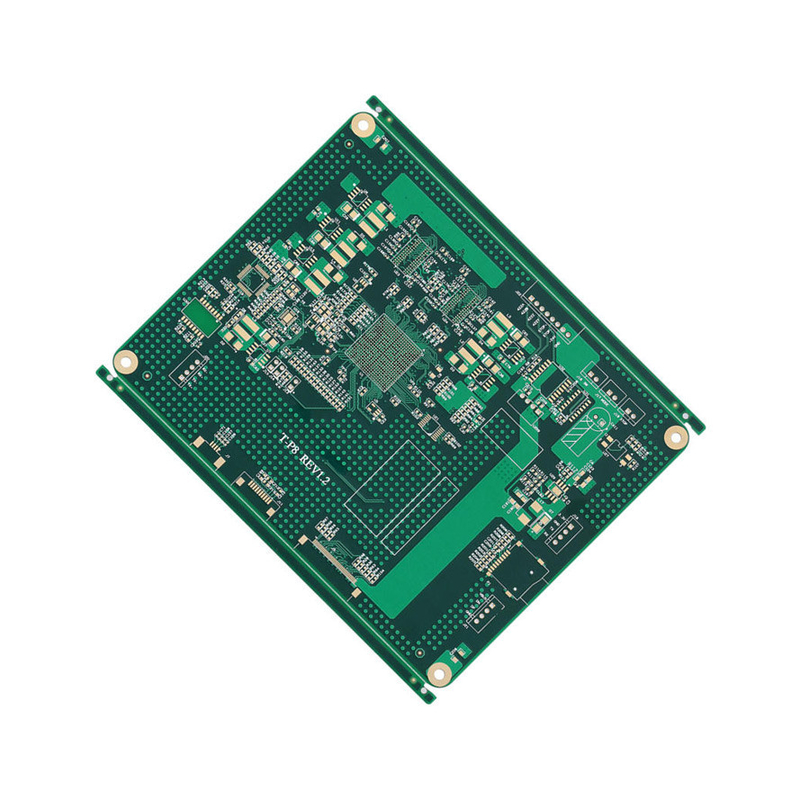

कस्टम इलेक्ट्रिक सर्किट बोर्ड उच्च आवृत्ति पीसीबी Fr4 पीसीबी निर्माता

कस्टम इलेक्ट्रिक सर्किट बोर्डउच्च आवृत्ति पीसीबीFr4पीसीबीनिर्माता

उत्पाद का वर्णन:

उच्च आवृत्ति पीसीबी विनिर्माण उत्पाद में 4/4 मिलीलीटर का न्यूनतम ट्रेस/स्पेस है, जो उच्च घनत्व और उच्च गति संकेत संचरण को सक्षम करता है। यह अंधे और दफन बीआईएएस का भी समर्थन करता है,जो बहुस्तरीय पीसीबी डिजाइनों के लिए महत्वपूर्ण हैंउत्पाद की उन्नत विनिर्माण प्रक्रिया यह सुनिश्चित करती है कि वायस को सटीक रूप से ड्रिल किया जाए और सटीक रूप से संरेखित किया जाए, जिससे सिग्नल हानि कम हो और सिग्नल अखंडता में सुधार हो।

उच्च आवृत्ति पीसीबी विनिर्माण उत्पाद का प्रोटोटाइप के लिए 3-5 दिन और बड़े पैमाने पर उत्पादन के लिए 7-10 दिन का लीड समय है, जिससे यह समय-संवेदनशील परियोजनाओं के लिए एक कुशल समाधान है।इसका तेजी से काम करने का समय इंजीनियरों को अपने डिजाइनों को जल्दी से परीक्षण और पुनरावृत्ति करने में सक्षम बनाता है, विकास के समय और लागत को कम करता है।

विशेषताएं:

• उत्पाद का नामः उच्च आवृत्ति पीसीबी निर्माण
• बोर्ड मोटाईः 0.2-6.0 मिमी
• सतह परिष्करण: HASL, ENIG, इमर्शन सिल्वर, OSP
• सामग्री: उच्च आवृत्ति वाले टुकड़े टुकड़े
• गुणवत्ता मानक: आईपीसी वर्ग 2, वर्ग 3
• प्रतिबाधा नियंत्रणः हाँ

यह उत्पाद उच्च आवृत्ति सर्किट बोर्ड, माइक्रोवेव पीसीबी और उच्च गति पीसीबी बनाने के लिए आदर्श है।

तकनीकी मापदंडः

उच्च आवृत्ति पीसीबी डिजाइन विचारः

1मध्य आंतरिक विमान का उपयोग शक्ति और ग्राउंड परतों के रूप में सुरक्षा प्रदान कर सकता है, परजीवी प्रेरण को कम कर सकता है, सिग्नल लाइन की लंबाई को छोटा कर सकता है, और संकेतों के बीच क्रॉस हस्तक्षेप को कम कर सकता है।
2उच्च आवृत्ति संकेतों के संचरण और उनके बीच युग्मन को कम करने के लिए वायरिंग को 45 डिग्री के कोण पर मोड़ना चाहिए।
3तारों की लंबाई जितनी कम होगी, उतना ही बेहतर होगा और दो तारों के बीच समानांतर दूरी जितनी कम होगी, उतना ही बेहतर होगा।
4जितना कम छेद होगा, उतना ही बेहतर होगा।
5इंटरलेयर वायरिंग की दिशा ऊर्ध्वाधर होनी चाहिए, जिसमें ऊपरी परत क्षैतिज हो और निचली परत ऊर्ध्वाधर हो, ताकि संकेतों के बीच हस्तक्षेप कम हो सके।

6ग्राउंडिंग कॉपर जोड़ने से संकेतों के बीच हस्तक्षेप कम हो सकता है।
7महत्वपूर्ण सिग्नल लाइनों की ग्राउंडिंग से सिग्नल की एंटी-इंटरफेरेंस क्षमता में काफी सुधार हो सकता है।हस्तक्षेप स्रोतों के ग्राउंडिंग भी उन्हें अन्य संकेतों में हस्तक्षेप से रोकने के लिए इस्तेमाल किया जा सकता है.

अनुप्रयोग:

एक्सएचटी-एचएफपीसीबी उच्च गति पीसीबी अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है। इसकी उच्च आवृत्ति क्षमताएं इसे दूरसंचार, चिकित्सा, एयरोस्पेस और सैन्य उद्योगों में उपयोग के लिए आदर्श बनाती हैं.एक्सएचटी-एचएफपीसीबी उन अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प है जिनके लिए उच्च संकेत अखंडता, कम हानि और कम शोर की आवश्यकता होती है।

एक्सएचटी-एचएफपीसीबी 0.2 मिमी से 6.0 मिमी तक विभिन्न बोर्ड मोटाई में उपलब्ध है और 1 से 20 परतों की परतों की संख्या है। इसमें अंधे और दफन बीयस भी हैं,जो उच्च घनत्व डिजाइन के लिए आवश्यक हैंएक्सएचटी-एचएफपीसीबी में उच्च आवृत्ति वाली लेमिनेट सामग्री का उपयोग किया जाता है, जो उत्कृष्ट विद्युत प्रदर्शन और विश्वसनीयता प्रदान करता है।

एक्सएचटी-एचएफपीसीबी विभिन्न परिदृश्यों के लिए उपयुक्त है, जिसमें उच्च गति डेटा हस्तांतरण, उच्च आवृत्ति संकेत प्रसंस्करण और उच्च आवृत्ति संकेत संचरण शामिल हैं।इसका उपयोग उन अनुप्रयोगों में भी किया जा सकता है जिनमें उच्च शक्ति हैंडलिंग और थर्मल प्रबंधन की आवश्यकता होती है.

प्रति दिन 100,000 टुकड़ों की आपूर्ति क्षमता के साथ, एक्सएचटी-एचएफपीसीबी बड़े पैमाने पर परियोजनाओं की जरूरतों को पूरा कर सकता है। प्रोटोटाइप उत्पादन के लिए लीड समय केवल 3-5 दिन है, जबकि बड़े पैमाने पर उत्पादन में 7-10 दिन लगते हैं।

एक्सएचटी-एचएफपीसीबी के लिए भुगतान विकल्पों में टी/टी, वेस्टर्न यूनियन और मनीग्राम शामिल हैं।यह उत्पाद एक विश्वसनीय और उच्च गुणवत्ता वाले उच्च आवृत्ति सर्किट बोर्ड की तलाश में ग्राहकों के लिए एक उत्कृष्ट विकल्प है.

अनुकूलन:

एक्सएचटी हमारे उच्च आवृत्ति सर्किट बोर्ड (एचएफपीसीबी) मॉडल एक्सएचटी-एचएफपीसीबी के लिए उत्पाद अनुकूलन सेवाएं प्रदान करता है।हमारे एचएफपीसीबी उच्च आवृत्ति लेमिनेट सामग्री से बने हैं और आईपीसी कक्षा 2 और कक्षा 3 गुणवत्ता मानकों तक प्रतिबाधा नियंत्रण हैहमारे उत्पादों को आईएसओ, आईएटीएफ 16949 और रोएचएस द्वारा प्रमाणित भी किया गया है, जो गुणवत्ता और विश्वसनीयता के प्रति हमारी प्रतिबद्धता सुनिश्चित करता है।

हमारे ग्राहक हमारे एचएफपीसीबी को कम एमओक्यू के साथ ऑर्डर कर सकते हैं और 5-8 दिनों के तेजी से डिलीवरी समय की उम्मीद कर सकते हैं। हम विभिन्न भुगतान शर्तों जैसे टी / टी, वेस्टर्न यूनियन और मनीग्राम को स्वीकार करते हैं।हमारी दैनिक आपूर्ति क्षमता 100000pcs तक है, हम उच्च आवृत्ति सर्किट बोर्ड, माइक्रोवेव पीसीबी के लिए अपनी सभी जरूरतों को पूरा कर सकते हैं।

हमारे एचएफपीसीबी के पैनल का अधिकतम आकार 600x1200 मिमी है, और हम आपके डिजाइन लचीलेपन को बढ़ाने के लिए अंधे और दफन वायस प्रदान करते हैं। हमारे उत्पादों का निर्माण चीन में किया जाता है,और हम शीर्ष पायदान गुणवत्ता और प्रदर्शन की गारंटी.

सहायता एवं सेवाएं:

हमारे उच्च आवृत्ति पीसीबी विनिर्माण उत्पाद व्यापक तकनीकी सहायता और सेवाओं के साथ आते हैं ताकि यह सुनिश्चित किया जा सके कि हमारे ग्राहकों को उनके उत्पादों से सर्वोत्तम संभव प्रदर्शन मिले।विशेषज्ञ इंजीनियरों की हमारी टीम विनिर्माण प्रक्रिया के दौरान उत्पन्न हो सकता है कि किसी भी मुद्दे पर तकनीकी सहायता और सलाह प्रदान करने के लिए उपलब्ध है.

हम अपने ग्राहकों को अपने उच्च आवृत्ति पीसीबी से अधिकतम लाभ उठाने में मदद करने के लिए कई सेवाएं प्रदान करते हैं, जिसमें डिजाइन समीक्षा, प्रोटोटाइपिंग, परीक्षण और अनुकूलन शामिल हैं।हमारी अत्याधुनिक परीक्षण सुविधाएं और उपकरण यह सुनिश्चित करते हैं कि हमारे द्वारा उत्पादित प्रत्येक उच्च आवृत्ति पीसीबी गुणवत्ता और प्रदर्शन के उच्चतम मानकों को पूरा करता है.

हमारे तकनीकी समर्थन और सेवाओं के अतिरिक्त, हम अपने ग्राहकों को उच्च आवृत्ति पीसीबी विनिर्माण में अपने कौशल और विशेषज्ञता विकसित करने में मदद करने के लिए प्रशिक्षण और शैक्षिक संसाधन भी प्रदान करते हैं।हमारा लक्ष्य अपने ग्राहकों को इस अत्यधिक विशिष्ट क्षेत्र में सफल होने के लिए आवश्यक उपकरण और ज्ञान प्रदान करना है।.
