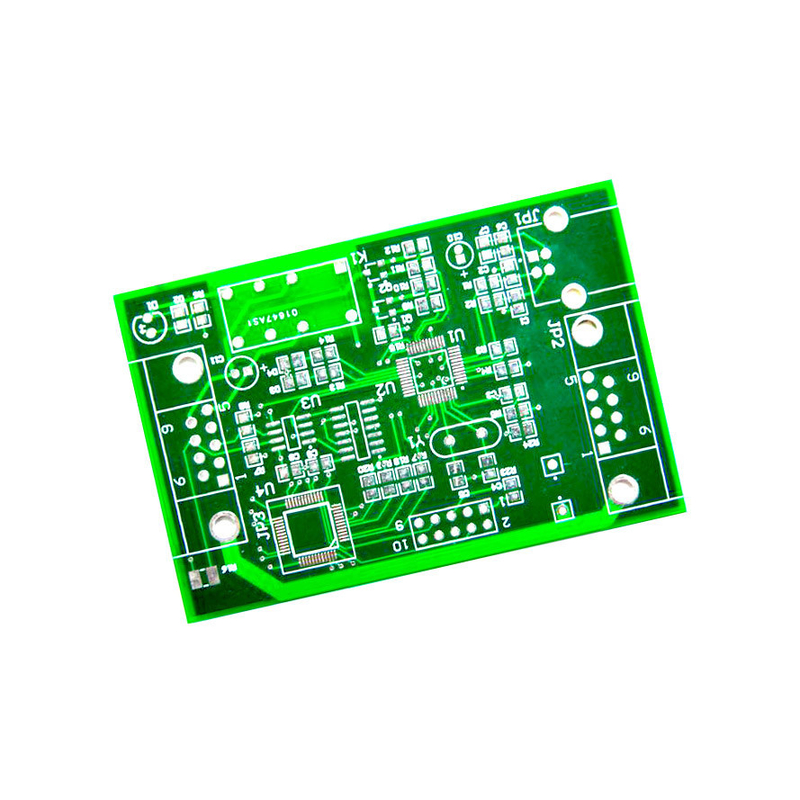

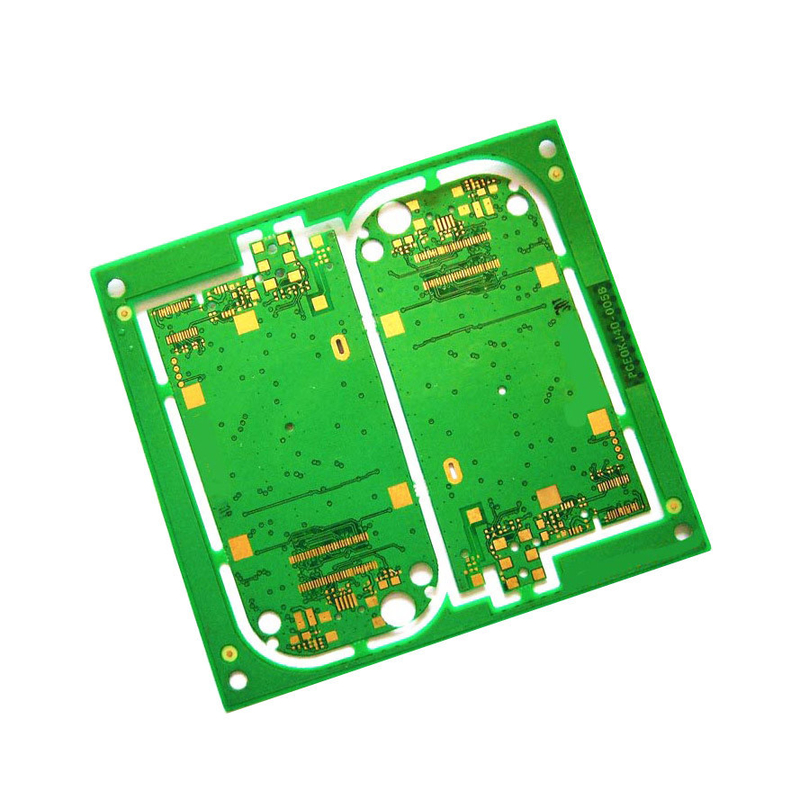

उच्च टीजी फ्र4 प्रोटोटाइप पीसीबी निर्माण पीसीबी बोर्ड निर्माण बहुस्तरीय सर्किट बोर्ड निर्माता
-
प्रमुखता देना
पीसीबी की गोल्ड प्लेटिंग प्रोटोटाइप असेंबली
,FR4 प्रोटोटाइप पीसीबी विधानसभा
,सोने की चढ़ाई पूर्ण टर्नकी पीसीबी
-
उत्पाद का नामउच्च टीजी फ्र4 प्रोटोटाइप पीसीबी निर्माण पीसीबी बोर्ड निर्माण बहुस्तरीय सर्किट बोर्ड निर्माता
-
आधार सामग्रीFR-4, आदि, अलू, उच्च टीजी, FR-4/सिरेमिक/सीईएम-3/FR-1
-
मिन। पंक्ति रिक्ति4mil, 0.003", 0.1mm4mil), 0.1mm, 4/4mil(0.1/0.1mm)
-
Min. मिन। line width रेखा की चौडाई4मिल, 0.1मिमी, 0.1मिमी/4मील, 0.075मिमी/0.075मिमी(3मिल/3मिल), 3मील
-
सतही परिष्करणHASL, OSP, HASL लीड फ्री, ENIG, इमर्शन गोल्ड
-
परीक्षण सेवाएओआई एक्स-रे, 100% फंक्शन टेस्ट
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामXHT
-
प्रमाणनISO、IATF16949、RoSH
-
मॉडल संख्याXHT-FR-4 पीसीबी विनिर्माण-4
-
न्यूनतम आदेश मात्राकम मोक
-
मूल्यUS$ 1-5/Pcs
-
पैकेजिंग विवरणबबल बैग के साथ कार्टन
-
प्रसव के समय5-8 दिन
-
भुगतान शर्तेंटी/टी, वेस्टर्न यूनियन, मनीग्राम
-
आपूर्ति की क्षमता100000 पीसी / दिन
उच्च टीजी फ्र4 प्रोटोटाइप पीसीबी निर्माण पीसीबी बोर्ड निर्माण बहुस्तरीय सर्किट बोर्ड निर्माता
उच्च टीजी Fr4 प्रोटोटाइप पीसीबी निर्माण पीसीबी बोर्ड विनिर्माण बहुपरत सर्किट बोर्ड निर्माता
हमारे पीसीबी का परिचय
पीसीबी के प्रकार और उपयोग
(A) चार परत वाला बोर्ड
सब्सट्रेट सामग्री मुख्य रूप से एपॉक्सी ग्लास फाइबर कपड़े है। मुख्य उपयोग व्यक्तिगत कंप्यूटर, चिकित्सा इलेक्ट्रॉनिक उपकरण, माप उपकरण, अर्धचालक परीक्षण मशीन,संख्यात्मक नियंत्रण मशीनें, इलेक्ट्रॉनिक स्विच, संचार मशीन, मेमोरी सर्किट बोर्ड, आईसी कार्ड आदि।
(B) 6-8 परतों वाला बोर्ड
सब्सट्रेट सामग्री अभी भी मुख्य रूप से एपॉक्सी राल ग्लास फाइबर कपड़े है। उनमें से अधिकांश इलेक्ट्रॉनिक स्विच, अर्धचालक परीक्षण मशीनों, मध्य श्रेणी के व्यक्तिगत कंप्यूटर,इंजीनियरिंग कार्यस्थलों और अन्य मशीनों.
(C) 10 परतें या उससे अधिक
सामग्री मुख्य रूप से ग्लास बेंजीन राल सामग्री है, या बहु-परत प्रोटोटाइप पीसीबी सब्सट्रेट सामग्री के रूप में एपॉक्सी राल का उपयोग किया जाता है। इस प्रकार के प्रोटोटाइप पीसीबी का अनुप्रयोग विशेष है,और यह बड़े औद्योगिक कंप्यूटर में प्रयोग किया जाता है, उच्च गति वाले कंप्यूटर, रक्षा मशीनें, संचार मशीनें आदि।
पीसीबी प्रोटोटाइप सेवा क्षमता और तकनीकी विनिर्देश
| नहीं। | पद | क्षमताएं |
| 1 | परतें | 2-68L |
| 2 | अधिकतम मशीनिंग आकार | 600 मिमी*1200 मिमी |
| 3 | बोर्ड की मोटाई | 0.2 मिमी-6.5 मिमी |
| 4 | तांबे की मोटाई | 0.5 औंस-28 औंस |
| 5 | न्यूनतम स्थान/स्थान | 2.0मिल/2.0मिल |
| 6 | न्यूनतम समाप्त एपर्चर | 0. 10 मिमी |
| 7 | अधिकतम मोटाई से व्यास अनुपात | 15:1 |
| 8 | उपचार के माध्यम से | के माध्यम से, अंधा और दफन के माध्यम से, के माध्यम से पैड में, तांबा के माध्यम से... |
| 9 | सतह का परिष्करण/उपचार | एचएएसएल/एचएएसएल सीसा मुक्त, रासायनिक टिन, रासायनिक सोना, विसर्जन सोना विसर्जन चांदी/सोना, ओएसपी, गोल्ड प्लेटिंग |
| 10 | आधार सामग्री | FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350, FR-4 सामग्री के साथ Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco टुकड़े टुकड़े (FR-4 सामग्री के साथ आंशिक Ro4350B हाइब्रिड टुकड़े टुकड़े सहित) |
| 11 | सोल्डर मास्क का रंग | हरा. काला. लाल. पीला. सफेद. नीला. बैंगनी. मैट ग्रीन. मैट ब्लैक |
| 12 | परीक्षण सेवा | एओआई, एक्स-रे, फ्लाइंग-सोंड, फंक्शन टेस्ट, पहला लेख परीक्षक |
| 13 | प्रोफाइलिंग पंचिंग | रूटिंग, वी-कट, बेवेलिंग |
| 14 | धनुष और घुमाव | ≤0.5% |
| 15 | एचडीआई प्रकार | 1+n+1,2+n+2,3+n+3 |
| 16 | न्यूनतम यांत्रिक एपर्चर | 0.1 मिमी |
| 17 | न्यूनतम लेजर एपर्चर | 0.075 मिमी |
पीसीबीए क्षमताएं
| टर्नकी PCBA | पीसीबी+कंपोनेंट्स सोर्सिंग+एसेम्बल+पैकेजिंग |
| असेंबली विवरण | एसएमटी और थ्रू होल, आईएसओ एसएमटी और डीआईपी लाइनें |
| लीड टाइम | प्रोटोटाइप: 15 कार्यदिवस; बड़े पैमाने पर आदेशः 20-25 कार्यदिवस |
| उत्पादों पर परीक्षण | परीक्षण जिग/मोल्ड, एक्स-रे निरीक्षण, एओआई परीक्षण, कार्यात्मक परीक्षण |
| मात्रा | न्यूनतम मात्राः 1pcs. प्रोटोटाइप, छोटे आदेश, बड़े पैमाने पर आदेश, सब ठीक है |
| आवश्यक फाइलें | पीसीबीः गेरबर फाइलें ((CAM, PCB, PCBDOC) सामग्री का विवरण (BOM सूची) असेंबलीः पिक-एन-प्लेस फ़ाइल |
| पीसीबी पैनल का आकार | न्यूनतम आकारः 0.25*0.25 इंच ((6*6 मिमी) अधिकतम आकारः 1200*600 मिमी |
| घटकों का विवरण | निष्क्रिय 0201 आकार तक बीजीए और वीएफबीजीए बिना सीसा के चिप वाहक/सीएसपी दोतरफा एसएमटी विधानसभा 0.8mils के लिए ठीक पिच बीजीए मरम्मत और पुनर्मिलन भाग निकालना और प्रतिस्थापन |
| घटक पैकेज | कट टेप, ट्यूब, रील, ढीले भाग |
| पीसीबी+ असेंबली प्रक्रिया | ड्रिलिंग ---- एक्सपोजर ---- प्लाटिंग ---- एटेचिंग और स्ट्रिपिंग ---- पंचिंग ---- इलेक्ट्रिकल टेस्टिंग ---- एसएमटी ---- वेव सोल्डरिंग ---- इकट्ठा करना ---- आईसीटी ---- फंक्शन परीक्षण ---- तापमान और आर्द्रता परीक्षण |
क्या XHT प्रदान करते हैं?
1. पूरी प्रक्रिया में आपको सेवा देने के लिए एक पेशेवर टीम से लैस है।
2. निः शुल्क स्टैक-अप डिजाइन सेवा, अपने Gerber और प्रतिबाधा के अनुसार जब तक आप संतुष्ट हैं.
3- लचीले भुगतान के तरीके और बातचीत योग्य भुगतान की शर्तें
4पीसीबी निर्माण, असेंबली, बीओएम खरीद से लेकर डिलीवरी तक टर्नकी सेवा।
उपभोक्ता इलेक्ट्रॉनिक्स उद्योग
प्रिंटेड सर्किट बोर्ड इलेक्ट्रॉनिक घटकों को ले जाने और सर्किटों को जोड़ने के लिए पुल हैं। उनका व्यापक रूप से संचार इलेक्ट्रॉनिक्स, उपभोक्ता इलेक्ट्रॉनिक्स, कंप्यूटर, ऑटोमोबाइल इलेक्ट्रॉनिक्स,औद्योगिक नियंत्रण, चिकित्सा उपकरण, राष्ट्रीय रक्षा और एयरोस्पेस. इलेक्ट्रॉनिक घटकों की कमी.
क्लाउड टेक्नोलॉजी, 5जी नेटवर्क निर्माण, बिग डेटा, आर्टिफिशियल इंटेलिजेंस, शेयरिंग इकोनॉमी, इंडस्ट्री 4 के तेजी से विकास के मौजूदा माहौल में।0, और इंटरनेट ऑफ थिंग्स, पीसीबी उद्योग, "इलेक्ट्रॉनिक उत्पादों की मां" के रूप में, पूरे इलेक्ट्रॉनिक्स उद्योग श्रृंखला में कड़ी बन जाएगा।
हाल के दशकों में, एआर, वीआर, टैबलेट कंप्यूटर और पहनने योग्य उपकरण अक्सर उपभोक्ता इलेक्ट्रॉनिक्स उद्योग में हॉट स्पॉट बन गए हैं,उपभोक्ता इलेक्ट्रॉनिक्स उद्योग में व्यापक रूप से वितरित प्रोटोटाइप पीसीबी अनुप्रयोग बनाने, जिसमें बड़ी मांग, बड़ी संख्या में ऑर्डर और तेजी से प्रतिस्थापन की विशेषता है।
अक्सर पूछे जाने वाले प्रश्न
| प्रश्न: पीसीबी और पीसीबीए उद्धरण के लिए क्या आवश्यक है? एक्सएचटीः पीसीबी के लिएः गेरबर फ़ाइल और तकनीकी आवश्यकताएं ((सामग्री,आकार, सतह खत्म उपचार, तांबा मोटाई,बोर्ड मोटाई) और मात्रा की आवश्यकता है। पीसीबीए के लिए: उपर्युक्त फाइलें, बीओएम, पिक एंड प्लेस फाइल। |
| प्रश्न: आपकी क्या सेवा है? एक्सएचटी: हम आर एंड डी, पीसीबी निर्माण, एसएमटी, अंतिम असेंबली, परीक्षण और अन्य मूल्य वर्धित सेवा सहित टर्नकी समाधान प्रदान करते हैं। |
| प्रश्न: क्या हम उत्पादन के दौरान गुणवत्ता का निरीक्षण कर सकते हैं? एक्सएचटी: हां, हम प्रत्येक उत्पादन प्रक्रिया पर खुले और पारदर्शी हैं, जिसमें छिपाने के लिए कुछ भी नहीं है। हम ग्राहक का स्वागत करते हैं हमारी उत्पादन प्रक्रिया का निरीक्षण करें और घर में जांच करें। |
| प्र. शिपिंग लागत? एक्सएचटी: शिपिंग लागत माल के गंतव्य, वजन, पैकिंग आकार से निर्धारित होती है। कृपया हमें बताएं कि क्या आपको शिपिंग लागत का उद्धरण चाहिए। |
| प्रश्न: एचडीआई बोर्ड और सामान्य सर्किट बोर्ड में क्या अंतर है? एक्सएचटीः अधिकांश एचडीआई में छेद बनाने के लिए लेजर का उपयोग किया जाता है, जबकि सामान्य सर्किट बोर्ड केवल यांत्रिक ड्रिलिंग का उपयोग करते हैं, और एचडीआई बोर्ड निर्माण विधि (बिल्ड अप) द्वारा निर्मित होते हैं, इसलिए अधिक परतें जोड़ी जाएंगी,जबकि सामान्य सर्किट बोर्ड केवल एक बार जोड़े जाते हैं. |
| प्रश्न. आप किस प्रकार की फ़ाइलों को उत्पादन के लिए स्वीकार करते हैं? एक्सएचटी: गेरबर फ़ाइलः सीएएम 350 आरएस 274एक्स पीसीबी फाइलः प्रोटेल 99एसई, पी-सीएडी 2001 पीसीबी BOM: एक्सेल (PDF, word,txt) |
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
