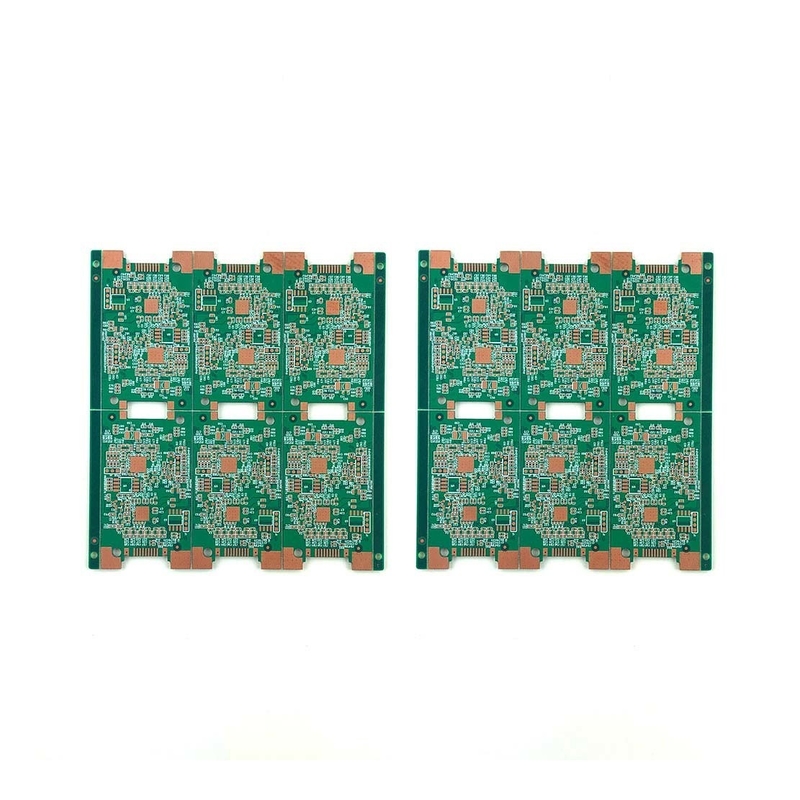

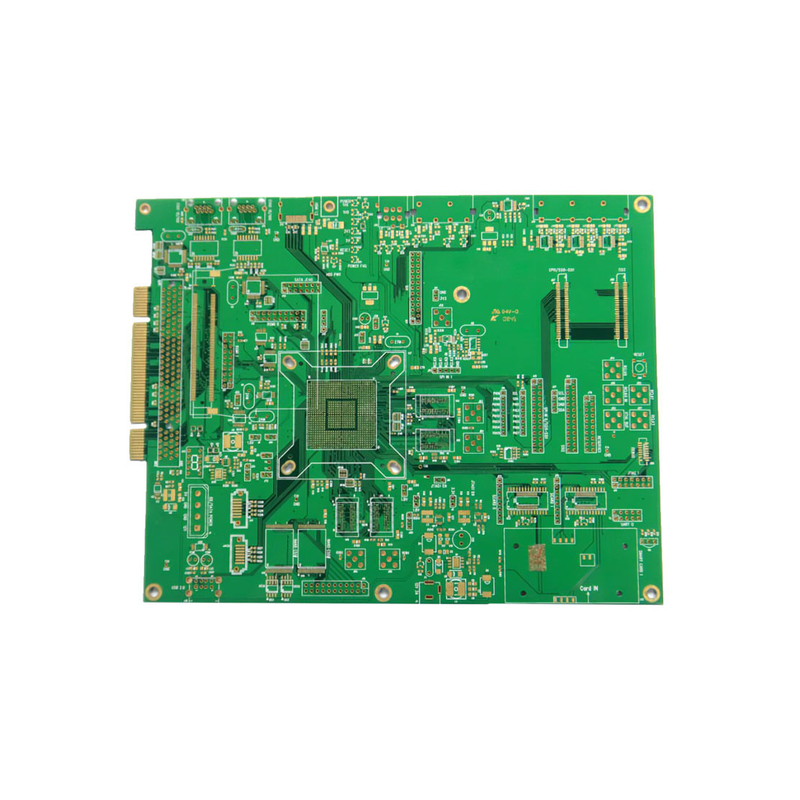

आर्थिक पीसी बोर्ड निर्माण पीसीबी विनिर्माण मुद्रित सर्किट बोर्ड अग्रणी निर्माता

आर्थिक पीसी बोर्ड निर्माण पीसीबी विनिर्माण मुद्रित सर्किट बोर्ड अग्रणी निर्माता

पीसीबी संरचनाएं:

मुद्रित सर्किट बोर्ड (पीसीबी) संरचना को निम्नलिखित तीन प्रकारों में विभाजित किया जा सकता है

एकल परत पीसीबी: सर्किट बोर्ड के केवल एक तरफ तांबे की पन्नी के कंडक्टर हैं, और दूसरे पक्ष में तांबे की पन्नी के कंडक्टर बिल्कुल नहीं हैं।केवल एक पक्ष कनेक्शन और संवहन के लिए आवश्यक था, और भागों को तांबे की पन्नी के बिना दूसरी तरफ रखा जा सकता है।

डबल लेयर पीसीबी: सर्किट बोर्ड के दोनों ओर तांबे की पन्नी के कंडक्टर होते हैं और सामने (ऊपरी परत) और पीछे (नीचे परत) के मार्गों को एक दूसरे से वायस के माध्यम से जोड़ा जा सकता है।चूंकि दोनों पक्षों के तार किया जा सकता है, उपयोग करने योग्य क्षेत्र एकल पैनल की तुलना में दोगुना है, जो जटिल सर्किट वाले उत्पादों के लिए अधिक उपयुक्त है।और पीठ भाग पैर की वेल्डिंग सतह है.

मल्टी-लेयर पीसीबी: मल्टी-लेयर पीसीबी कई उत्कीर्ण दो तरफा बोर्डों से बना है, एक इन्सुलेटिंग परत (Prepreg) बोर्डों के बीच ढेर है,और तांबे की पन्नी सबसे बाहरी परत के दोनों ओर रखी जाती है और फिर एक साथ दबाया जाता हैचूंकि कई दो तरफा टुकड़े टुकड़े का उपयोग किया जाता है, इसलिए परतों की संख्या आमतौर पर एक सम संख्या होती है। तांबे की पन्नी की परत जो अंदर दबाई जाती है, वह एक संवाहक परत, एक संकेत परत,एक शक्ति परत या एक जमीन परतबहुपरत बोर्ड सैद्धांतिक रूप से 50 से अधिक परतों तक पहुंच सकता है, लेकिन व्यावहारिक अनुप्रयोग सतह वर्तमान में लगभग 30 परतों तक है।


कई प्रकार के पीसीबी

कठोर पीसीबी: इन बोर्डों का निर्माण कठोर सामग्री से किया जाता है, जो आसानी से झुकने या मोड़ने में असमर्थ होती है। ये बहुत जटिल और शक्तिशाली होते हैं, जिनके चारों ओर शक्तिशाली सर्किट होते हैं।वे मरम्मत और रखरखाव के दौरान संभालना आसान है क्योंकि वे मजबूत हैं और मजबूत हैंडलिंग का सामना कर सकते हैंइसके अतिरिक्त, बोर्ड पर चिह्नित घटकों को सामान्य रूप से स्पष्ट किया जाता है, और सिग्नल मार्गों को व्यवस्थित किया जाता है।

लचीले मुद्रित सर्किट बोर्ड: जैसा कि नाम से पता चलता है, ये बोर्ड बहुत लचीले होते हैं और एक ही लचीली सामग्री से बने होते हैं। लचीला पीसीबी एकतरफा, दोतरफा और बहुस्तरीय हो सकता है।यह डिजाइन छोटे या नाजुक उपकरणों में भागों की आसान असेंबली की सुविधा देता है. लचीलापन उपकरण को हल्का बनाते हुए बहुत जगह बचाने में भी मदद करता है। ये मुद्रित पीसीबी तापमान संवेदनशील परिचालन स्थितियों या औद्योगिक और संबंधित उपकरणों के लिए सबसे उपयुक्त हैं।

कठोर-लचीला पीसीबी: यह कठोर और लचीली पीसीबी प्रोटोटाइप सेवा का एक संयोजन है। इन प्रकार की पीसीबी प्रोटोटाइप सेवा दो या अधिक कठोर बोर्डों से जुड़े बहु-परत लचीले सर्किट का उपयोग करती है।वे स्थान बचाने के लिए हल्के और कॉम्पैक्ट हैं, उन्हें चिकित्सा और सैन्य अनुप्रयोगों के लिए आदर्श बनाते हैं।

उच्च आवृत्ति पीसीबी: इस प्रकार के बोर्ड का उपयोग 500MHz-2GHz की आवृत्ति सीमा में विद्युत उपकरणों के लिए किया जाता है। अधिकांश आवृत्ति संवेदनशील अनुप्रयोग, जैसे माइक्रोवेव और संचार प्रणाली,उच्च आवृत्ति सर्किट बोर्ड का प्रयोग करें.

एल्यूमीनियम आधारित पीसीबी : इनमें थर्मल रेगुलेशन, उच्च कठोरता और कम थर्मल विस्तार के लिए एल्यूमीनियम के समर्थन होते हैं, और अक्सर उच्च-शक्ति वाले उपकरणों जैसे एलईडी और बिजली की आपूर्ति में उपयोग किए जाते हैं।

प्रिंटेड पीसीबी प्रोटोटाइप सर्किट बोर्ड ने कई उपकरणों के उपयोग को बदल दिया है और सरल बना दिया है, डेस्कटॉप कंप्यूटर से लेकर हाई-एंड मेडिकल उपकरण तक, सर्किट बोर्ड अब हर जगह हैं
