अनुकूलन योग्य रॉजर्स Fr4 त्वरित मोड़ पीसीबी विधानसभा त्वरित मोड़ पीसीबी Assy सर्किट बोर्ड के लिए
-
प्रमुखता देना
रोजर्स Fr4 त्वरित मोड़ विधानसभा
,अनुकूलन योग्य त्वरित मोड़ विधानसभा
,रॉजर्स Fr4 क्विक टर्न पीसीबी
-
उत्पाद का नामसर्किट बोर्ड के लिए अनुकूलन योग्य रोजर्स Fr4 क्विक टर्न पीसीबी असेंबली
-
विशेषतारोजर्स FR4
-
गति0.15 सेकंड/चिप, 0.7 सेकंड/QFP
-
बोर्ड की मोटाई0.2 मिमी-6.5 मिमी
-
उच्च-स्तरीय उपकरणफ़ूजी NXT3/XPF लैमिनेटर
-
आकारआयताकार/गोल/स्लॉट/कटआउट/जटिल/अनियमित
-
मिलाप प्रकारजल में घुलनशील पित्ता, लीड और लीड मुक्त
-
सतह उपचारसतह उपचार: ओएसपी, इमर्शन गोल्ड, इमर्शन टिन, इमर्शन एजी
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामXHT
-
प्रमाणनCE、RoSH、ISO
-
मॉडल संख्याXHT त्वरित मोड़ पीसीबी असेंबली-10
-
न्यूनतम आदेश मात्राछोटा ऑर्डर स्वीकार्य
-
पैकेजिंग विवरणबबल बैग के साथ कार्टन
-
प्रसव के समय5 से 8 कार्यदिवस
-
भुगतान शर्तेंटी/टी, वेस्टर्न यूनियन, मनीग्राम

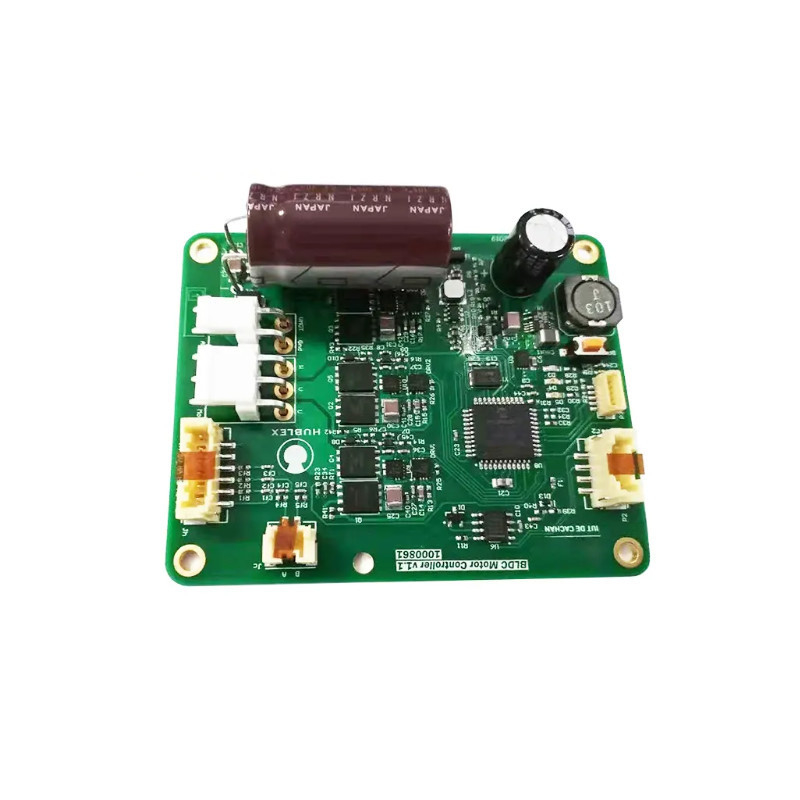

अनुकूलन योग्य रॉजर्स Fr4 त्वरित मोड़ पीसीबी विधानसभा त्वरित मोड़ पीसीबी Assy सर्किट बोर्ड के लिए

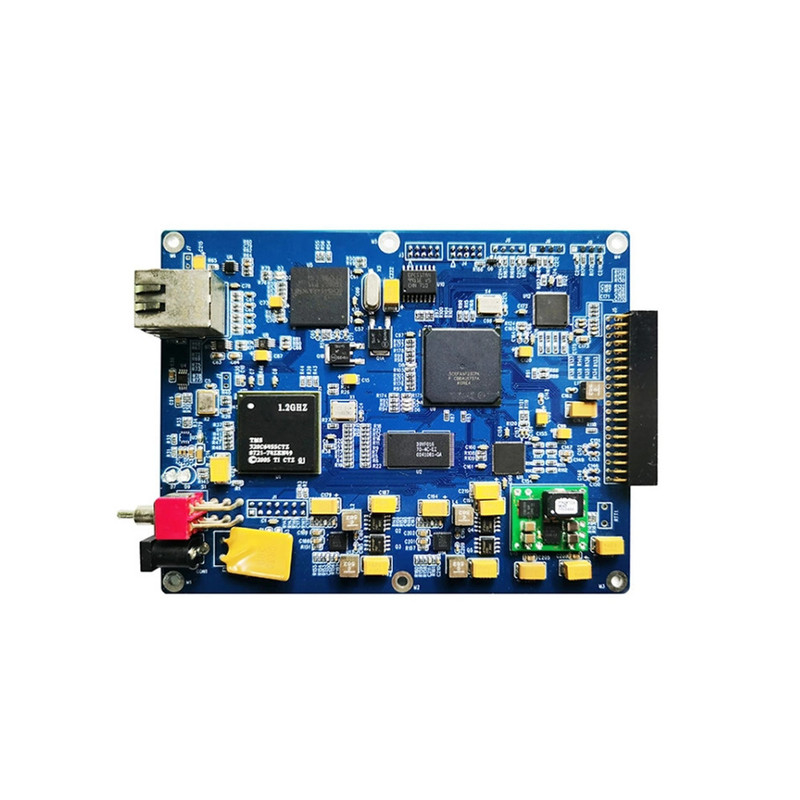

सर्किट बोर्ड के लिए अनुकूलन योग्य रोजर्स Fr4 त्वरित मोड़ पीसीबी विधानसभा
पीसीबी असेंबली सेवा में सोल्डर प्रतिरोध अनुप्रयोग
जिन क्षेत्रों को वेल्ड नहीं किया जाना चाहिए, उन्हें कवर किया जा सकता हैलोडर प्रतिरोधपीसीबी को पीसीबी का विशेषता हरा रंग देता है, हालांकि यह कई अन्य रंगों में भी उपलब्ध है, जैसे लाल, नीला, बैंगनी, पीला, काला और सफेद।आज इस्तेमाल किए जाने वाले सबसे आम मिलाप प्रतिरोधों में से एक को "एलपीआई" कहा जाता है (तरल फोटोइमेज करने योग्य सोल्डर मास्क) ।पीसीबी असेंबली में पीडब्ल्यूबी की सतह पर एक फोटो-संवेदनशील कोटिंग लगाई जाती है, फिर सोल्डर मास्क इमेज फिल्म के माध्यम से प्रकाश के संपर्क में आती है,और अंत में विकसित जहां अप्रकाशित क्षेत्रों दूर धोया जाता हैसूखी फिल्म मिलाप मुखौटा पीडब्लूबी को चढ़ाने या उत्कीर्ण करने के लिए छवि बनाने के लिए उपयोग की जाने वाली सूखी फिल्म के समान है। पीडब्लूबी सतह पर टुकड़े टुकड़े होने के बाद इसे छवि दी जाती है और एलपीआई के रूप में विकसित किया जाता है।एक बार लेकिन अब आम तौर पर इस्तेमाल नहीं किया जाता है, इसकी कम सटीकता और संकल्प के कारण, ईपॉक्सी स्याही स्क्रीन प्रिंट करने के लिए है।सोल्डर प्रतिरोध भी पर्यावरण से रक्षा प्रदान करता है तांबे कि अन्यथा उजागर किया जाएगा.
सामान्य सब्सट्रेट
अक्सर मिलने वाली सामग्रीपीसीबी असेंबली सेवा में:
- FR-2,फेनोलिक कागजया फेनोलिक कपास का कागज, कागज एक के साथ impregnatedफेनोल फॉर्मल्डेहाइड राल. एकल-पक्षीय बोर्डों के साथ उपभोक्ता इलेक्ट्रॉनिक्स में आम है। एफआर-4 से निम्न विद्युत गुण। खराब चाप प्रतिरोध। आम तौर पर 105 डिग्री सेल्सियस तक रेटेड।
- FR-4, एक बुना हुआग्लास फाइबरएक के साथ impregnated कपड़ेएपोक्सी राल. कम पानी अवशोषण (लगभग 0.15% तक), अच्छे इन्सुलेशन गुण, अच्छा आर्क प्रतिरोध। बहुत आम। कुछ अलग गुणों के साथ कई ग्रेड उपलब्ध हैं। आमतौर पर 130 °C तक रेटेड।
- एल्यूमीनियम, याधातु कोर बोर्डयाअछूता धातु सब्सट्रेट(IMS), थर्मल कंडक्टिव पतले डाईलेक्ट्रिक से लेपित - महत्वपूर्ण शीतलन की आवश्यकता वाले भागों के लिए उपयोग किया जाता है - पावर स्विच, एलईडी। आमतौर पर एकल,कभी कभी डबल लेयर पतली सर्किट बोर्ड ई के आधार परउदाहरण के लिए, FR-4, एल्यूमीनियम शीट पर लेमिनेट, आमतौर पर 0.8, 1, 1.5मोटी लेमिनेट कभी-कभी मोटी तांबा धातुकरण के साथ भी आते हैं।पीसीबी संयोजन में.
- लचीला सब्सट्रेट- एक स्वतंत्र तांबा-लेपित पन्नी हो सकती है या एक पतली सख्त करने वाला, उदाहरण के लिए 50-130 μm के लिए टुकड़े टुकड़े किया जा सकता है
- कप्तानयाUPILEX,अपोलीमाइडपन्नी के लिए प्रयोग किया जाता हैलचीला मुद्रित सर्किट, इस रूप में छोटे फॉर्म फैक्टर उपभोक्ता इलेक्ट्रॉनिक्स या लचीले इंटरकनेक्ट के लिए आम है। उच्च तापमान के लिए प्रतिरोधी।
- पिरलुक्स, एक पॉलीमाइड-फ्लोरोपोलिमर कम्पोजिट फोइल।तांबे की परत को मिलाप के दौरान विघटित किया जा सकता है।
विनिर्देश
| नहीं। | पद | क्षमताएं |
| 1 | परतें | 2-68L |
| 2 | अधिकतम मशीनिंग आकार | 600 मिमी*1200 मिमी |
| 3 | बोर्ड की मोटाई | 0.2 मिमी-6.5 मिमी |
| 4 | तांबे की मोटाई | 0.5 औंस-28 औंस |
| 5 | न्यूनतम स्थान/स्थान | 2.0मिल/2.0मिल |
| 6 | न्यूनतम समाप्त एपर्चर | 0. 10 मिमी |
| 7 | अधिकतम मोटाई से व्यास अनुपात | 15:1 |
| 8 | उपचार के माध्यम से | के माध्यम से, अंधा और दफन के माध्यम से, के माध्यम से पैड में, तांबा के माध्यम से... |
| 9 | सतह का परिष्करण/उपचार | एचएएसएल/एचएएसएल सीसा मुक्त, रासायनिक टिन, रासायनिक सोना, विसर्जन सोना विसर्जन चांदी/सोना, ओएसपी, गोल्ड प्लेटिंग |
| 10 | आधार सामग्री | FR408 FR408HR, PCL-370HR;IT180A, Megtron 6 ((Panasonic);Rogers4350, FR-4 सामग्री के साथ Rogers4003, RO3003, Rogers/Taconic/Arlon/Nelco टुकड़े टुकड़े (FR-4 सामग्री के साथ आंशिक Ro4350B हाइब्रिड टुकड़े टुकड़े सहित) |
| 11 | सोल्डर मास्क का रंग | हरा. काला. लाल. पीला. सफेद. नीला. बैंगनी. मैट ग्रीन. मैट ब्लैक |
| 12 | परीक्षण सेवा | एओआई, एक्स-रे, फ्लाइंग-सोंड, फंक्शन टेस्ट, पहला लेख परीक्षक |
| 13 | प्रोफाइलिंग पंचिंग | रूटिंग, वी-कट, बेवेलिंग |
| 14 | धनुष और घुमाव | ≤0.5% |
| 15 | एचडीआई प्रकार | 1+n+1,2+n+2,3+n+3 |
| 16 | न्यूनतम यांत्रिक एपर्चर | 0.1 मिमी |
| 17 | न्यूनतम लेजर एपर्चर | 0.075 मिमी |
क्या XHT प्रदान करते हैं?
1. 7/24 बिक्री और तकनीकी सहायता
2लचीले भुगतान विधियां और सौदेबाजी योग्य भुगतान शर्तें
3. नमूने और थोक आदेश दोनों समर्थित हैं
410 वर्ष से अधिक का विदेशी निर्यात अनुभव, परिवहन और सीमा शुल्क निकासी के मुद्दों का लचीला प्रबंधन
अक्सर पूछे जाने वाले प्रश्न
| प्रश्न: पीसीबी बोर्ड की शेल्फ लाइफ कितनी है और इसे कैसे संग्रहीत किया जाना चाहिए? पीसीबी के भंडारण के समय एक्सएचटीः 25°सी / 60% आरएच की सिफारिश की जाती है। प्लेट की खुद की शेल्फ लाइफ नहीं होती है, लेकिन यदि यह तीन महीने से अधिक है, तो इसे नमी और तनाव को दूर करने के लिए बेक करने की आवश्यकता होती है,और इसे बेकिंग के तुरंत बाद इस्तेमाल किया जाना चाहिएयह अनुशंसा की जाती है कि टुकड़ों को भंडारण के 6 महीने के भीतर लोड किया जाना चाहिए ताकि अस्वीकृति और विस्फोट की घटना को कम किया जा सके। |
| प्रश्न: शिपिंग लागत के बारे में क्या? एक्सएचटी: शिपिंग लागत माल के गंतव्य, वजन और मात्रा के साथ-साथ उस समय डीएचएल/फेडेक्स/फ्रेट एजेंट के उद्धरण पर निर्भर करती है।आप हमें आदेश देने से पहले परिवहन के तरीके की जरूरत है कि सूचित कर सकते हैं. |
| प्रश्न: सोल्डर मास्क के प्रकार क्या हैं? एक्सएचटीः पारंपरिक एपॉक्सी राल आईआर बेकिंग प्रकार, यूवी क्यूरिंग प्रकार, तरल फोटो इमेजेबल सोल्डर मास्क और सूखी फिल्म सोल्डर मास्क हैं। वर्तमान में, तरल सोल्डर मास्क मुख्य प्रकार है। |
| प्रश्न: हमें क्यों चुना? एक्सएचटी: पेशेवर और अनुभवी अनुसंधान एवं विकास टीम। उन्नत उत्पादन उपकरण, वैज्ञानिक और उचित प्रक्रिया प्रवाह। विश्वसनीय और सख्त गुणवत्ता नियंत्रण प्रणाली. हम शिपमेंट से पहले हमारे सभी उत्पादों का परीक्षण यह सुनिश्चित करने के लिए कि सब कुछ सही स्थिति में है। |
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
